什么是变压器?及其变压器的工作原理?

发布时间:2012-11-05


关于变压器
在电器设备和无线电路中,变压器常用作升降电压、油式变压器匹配阻抗,安全隔离等。在发电机中,不管是线圈运动通过磁场或磁场运动通过固定线圈,均能在线圈中感应电势,此两种情况,磁通的值均不变,但与线圈相交链的磁通数量却有变动,这是互感应的原理。变压器就是一种利用电磁互感应,变换电压,电流和阻抗的器件。

变压器的工作原理
变压器的原理其实就是电磁感应原理,变压器利用电磁感应原理,从一个电路向另一个电路传递电能或传输信号的一种电器,输送的电能的多少由用电器的功率决定。
 变压器原理

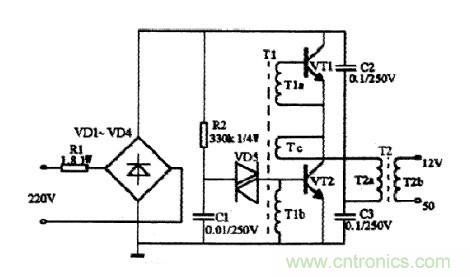

(变压器的原理图)

根据法拉弟电磁感应定律和楞次定律,简单说明如下:当原线圈(就是本来就有电的那组线圈)中的电流增大时,这个线圈在铁芯中产生的磁场也增强(磁场的方向可以用右手螺旋定则来判断),这时,在副线圈(就是原本没有通电的那组线圈)上就要产生感应电流,感应电流的方向与原线圈中的电流方向相反(这样的结果是副线圈中的电流产生的磁场的方向与原线圈中的电流产生的磁场的方向相反)。当原线圈中的电流在减小时,电流在铁芯上产生的磁场也减弱,这时在副线圈中就产生了与原线圈电流方向相同的电流,这个电流在铁芯上产生的磁场方向与原线圈在铁芯中产生的磁场方向相同。如此变化下去,原线圈中由于电流的改变,就在副线圈中产生了电流。这就是变压器的工作原理。

变压器容量的计算方法
根据《电力工程设计手册》,变压器容量应根据计算负荷选择,对平稳负荷供电的单台变压器,负荷率一般取85%左右。

即:β=S/Se

式中:S———计算负荷容量(kVA);Se———变压器容量(kVA);β———负荷率(通常取80%~90%)

变压器

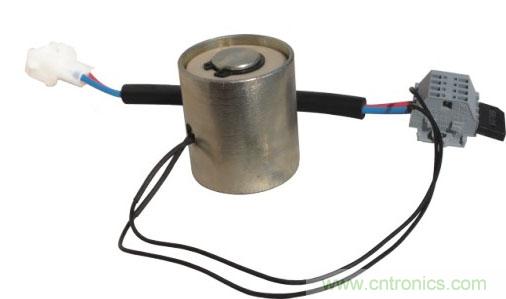

(变压器图)


变压器的功能及用途
变压器的功能主要有:电压变换;电流变换,阻抗变换;隔离;稳压(磁饱和变压器);自耦变压器;高压变压器(干式和油浸式)等,变压器常用的铁芯形状一般有E型和C型铁芯,XED型,ED型。
变压器按用途可以分为:配电变压器、电力变压器、 全密封变压器、组合式变压器、干式变压器、 单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器、试验变压器、转角变压器。
 变压器的分类

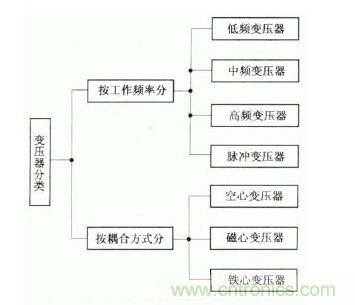

(变压器的分类)

现代的工业电子中各种电子装备常用到变压器,理由是:提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗,但对直流则提供低的阻抗;在不同的电位下,维持或修饰波形与频率响应。「阻抗」其中之一项重要概念,亦即电子学特性之一,其乃预设一种设备,即当电路组件阻抗系从一阶层改变到另外的一个阶层时,其间即使用到一种设备-变压器。

变压器又有其做试验而用的,是试验变压器,分别可以分为充气式,油浸式,干式等试验变压器,是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备,通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验。
