电压互感器接线图:在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

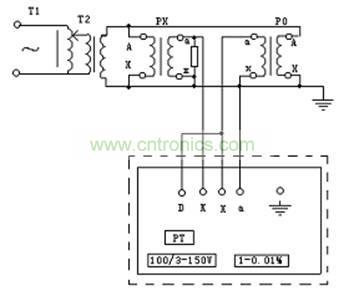

电压互感器接线图

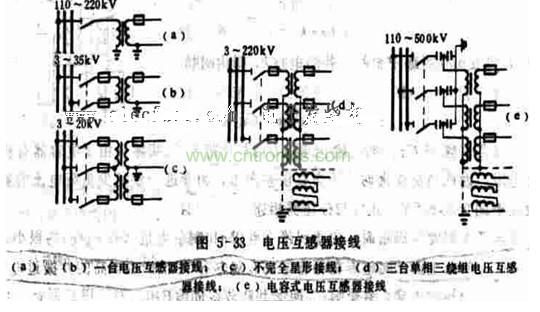

在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
电压互感器接线图
电压互感器接线图
