电磁阀线圈

发布时间:2012-09-29


电磁阀的应用及工作原理
有电磁配压,电磁空气阀,不锈钢电磁阀等,分别为二位二通,二位三通,二位四通的换向阀,可用于控制油,水,气管系的换通断。


电磁阀

此类阀是采用带有辅助接点,可自动断电的直流或交流电磁铁来控制阀位,除DKF型不锈钢电磁空气阀为单线圈长时通电外,其余均采用双线圈短时通电制。对于长时通电的电磁铁线圈,由两组线圈组成,一组供动作用,一组供维持用,这样在不降低吸力的情况下,可降低线圈的温升,短时通电制的线圈,按长时通电制设计,安全度高,寿命长。


电磁阀的应用及工作原理
电磁阀采用直流电源供电时,必须按说明书图中“+”“一”极按线,否则线圈通电产生的磁场,将对动作接点的磁钢有所干扰,影响接点的正确动作。

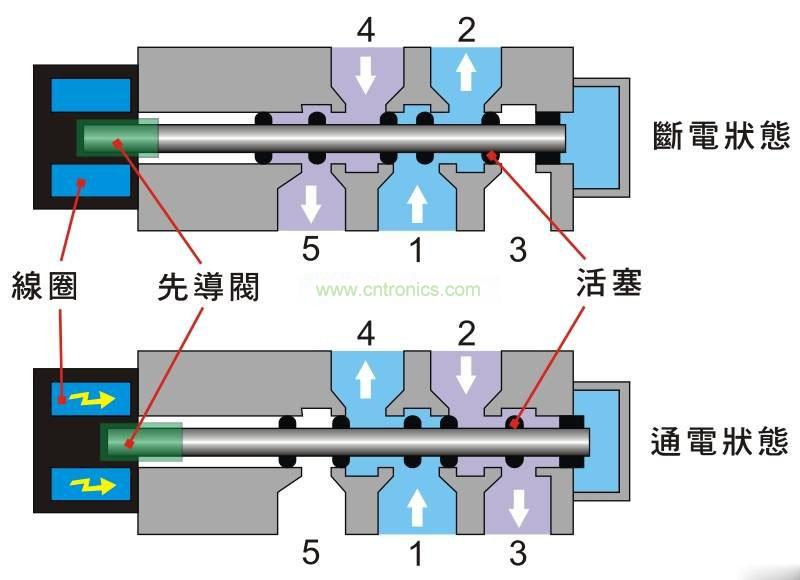

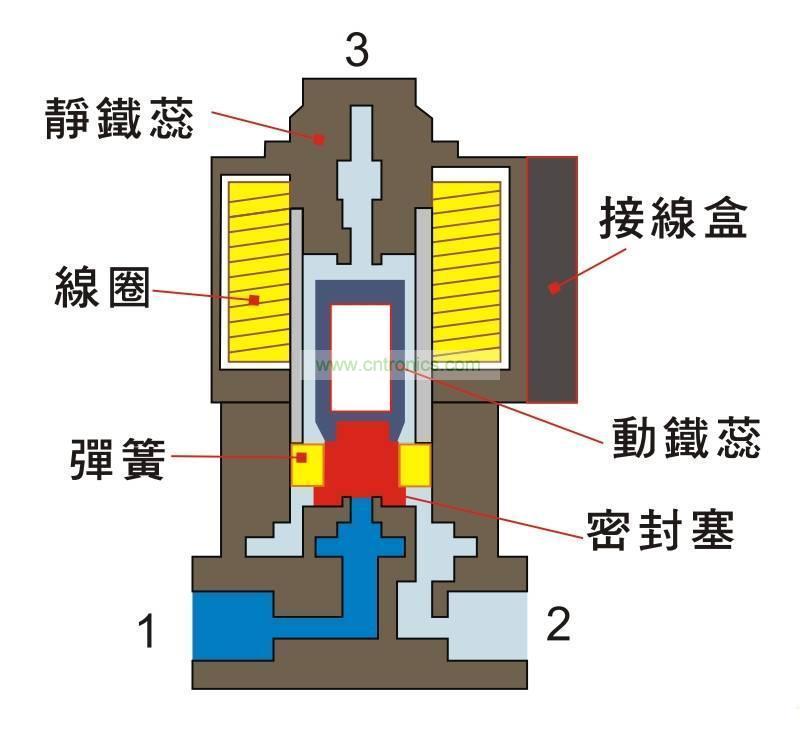

电磁阀在我们的生产中应用十分广泛,我们先对电磁阀有个初步的认识,电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义:对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关。

电磁阀的应用及工作原理
电磁阀的选型订购须知:1、电源电压2、介质及介质温度、压力3、公称通径4、连接方式5、阀体材料6、阀位姓氏7、特殊要求8、开关时间。
