数字万用表测电容

发布时间:2012-09-28

数字万用表,电容,相信大家对此都不会陌生。那通过数字万用表测电容不知道大家了解又有多少呢?以下,小编将带大家一起分享“数字万用表测电容”的方法。

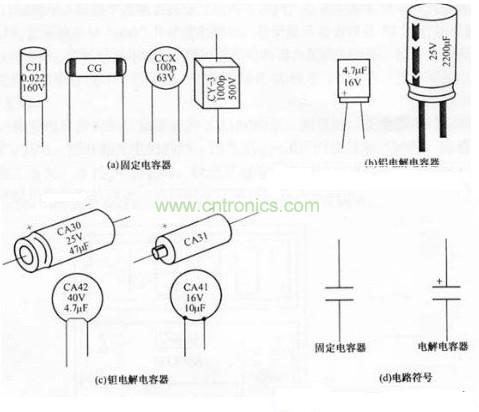

电容器是我们在电子中使用最为频凡的一种电子元器件,但有不少人不知道怎么去检测电容,下面我们介绍几种用万用表测试电容方法。电容器是一种最为常用的电子元件。电容器的通用文字符号为“C”。电容器主要由金属电极、介质层和电极引线组成,两电极是相互绝缘的。因此,它具有“隔直流通交流”的基本性能。
 万用表测电容
万用表测电容
用数字万用表检测电容器,可按以下方法进行:

1、用电容档直接检测

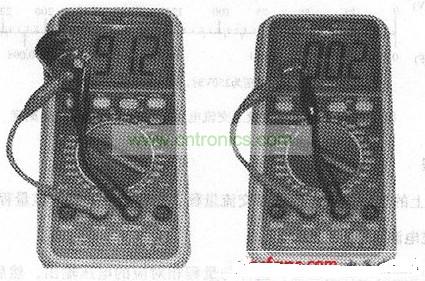

某些数字万用表具有测量电容的功能,其量程分为2000p、20n、200n、2μ和20μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔,选取适当的量程后就可读取显示数据。
000p档,宜于测量小于2000pF的电容;20n档,宜于测量2000pF至20nF之间的电容;200n档,宜于测量20nF至200nF之间的电容;2μ档,宜于测量200nF至2μF之间的电容;20μ档,宜于测量2μF至20μF之间的电容。
 用电容档直接检测
用电容档直接检测

经验证明,有些型号的数字万用表(例如DT890B+)在测量50pF以下的小容量电容器时误差较大,测量20pF以下电容几乎没有参考价值。此时可采用串联法测量小值电容。方法是:先找一只220pF左右的电容,用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2,则两者之差(C1-C2)即是待测小电容的容量。用此法测量1~20pF的小容量电容很准确。

2、用电阻档检测
实践证明,利用数字万用表也可观察电容器的充电过程,这实际上是以离散的数字量反映充电电压的变化情况。设数字万用表的测量速率为n次/秒,则在观察电容器的充电过程中,每秒钟即可看到n个彼此独立且依次增大的读数。根据数字万用表的这一显示特点,可以检测电容器的好坏和估测电容量的大小。下面介绍的是使用数字万用表电阻档检测电容器的方法,对于未设置电容档的仪表很有实用价值。此方法适用于测量0.1μF~几千微法的大容量电容器。
1.测量操作方法

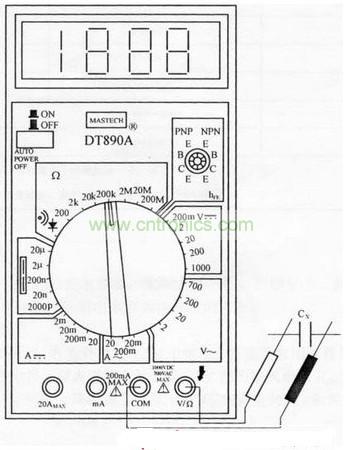

如图所示,将数字万用表拨至合适的电阻档,红表笔和黑表笔分别接触被测电容器Cx的两极,这时显示值将从“000”开始逐渐增加,直至显示溢出符号“1”。若始终显示“000”,说明电容器内部短路;若始终显示溢出,则可能时电容器内部极间开路,也可能时所选择的电阻档不合适。检查电解电容器时需要注意,红表笔(带正电)接电容器正极,黑表笔接电容器负极。
 用电阻档检测
用电阻档检测

2.测量原理

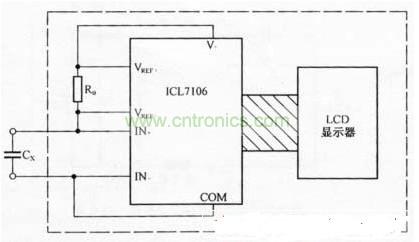

用电阻档测量电容器的测量原理如图5-11(b)所示。测量时,正电源经过标准电阻R0向被测电容器Cx充电,刚开始充电的瞬间,因为Vc =0,所以显示“000”。随着Vc 逐渐升高,显示值随之增大。当Vc =2VR 时,仪表开始显示溢出符号“1”。充电时间t为显示值从“000”变化到溢出所需要的时间,该段时间间隔可用石英表测出。

3.使用DT830型数字万用表估测电容量的实测数据
使用DT830型数字万用表估测0.1μF~几千微法电容器的电容量时,可按照表5-1选择电阻档,表中给出了可测电容的范围及相对应的充电时间。表中所列数据对于其他型号的数字万用表也有参考价值。
选择电阻档量程的原则是:当电容量较小时宜选用高阻档,而电容量较大时应选用低阻档。若用高阻档估测大容量电容器,由于充电过程很缓慢,测量时间将持续很久;若用低阻档检查小容量电容器,由于充电时间极短,仪表会一直显示溢出,看不到变化过程。
 测量原理
测量原理

3、用电压档检测
用数字万用表直流电压档检测电容器,实际上是一种间接测量法,此法可测量220pF~1μF的小容量电容器,并且能精确测出电容器漏电流的大小。
1.测量方法及原理

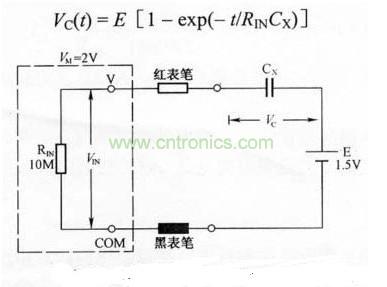

测量电路如图所示,E为外接的1.5V干电池。将数字万用表拨到直流2V档,红表笔接被测电容Cx的一个电极,黑表笔接电池负极。 2V档的输入电阻RIN=10MΩ。接通电源后,电池E经过RIN向Cx充电,开始建立电压Vc。Vc与充电时间t的关系式为
用电压档检测
用电压档检测

在这里,由于RIN两端的电压就是仪表输入电压VIN,所以RIN实际上还具有取样电阻的作用。很显然,VIN(t)=E-Vc(t)=Eexp(-t/RINCx) (5-2)

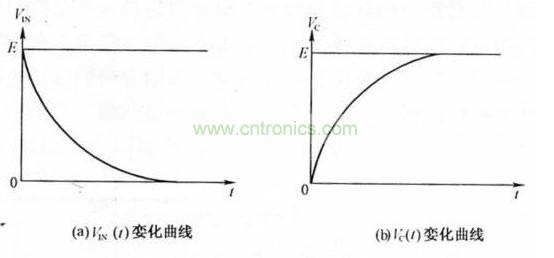

图输入电压VIN(t)与被测电容上的充电电压Vc(t)的变化曲线。由图可见,VIN(t)与Vc(t)的变化过程正好相反。VIN(t)的变化曲线随时间的增加而降低,而Vc(t)则随时间的增加而升高。仪表所显示的虽然是VIN-(t)的变化过程,但却间接地反映了被测电容器Cx的充电过程。测试时,如果Cx开路(无容量),显示值就总是“000”,如果Cx内部短路,显示值就总是电池电压E,均不随时间改变。

表明,刚接通电路时,t=0,VIN=E,数字万用表最初显示值即为电池电压,尔后随着Vc(t)的升高,VIN(t)逐渐降低,直到VIN=0V,Cx充电过程结束,此时Vc(t)=E。
数字万能表测电容
使用数字万用表电压档检测电容器,不但能检查220pF~1μF的小容量电容器,还能同时测出电容器漏电流的大小。设被测量电容器的漏电流为ID,仪表最后显示的稳定值为VD(单位是V),则Id=Vd/Rin。

关于“数字万用表测电容”的分享就先到这里了,希望上述介绍对大家理解和运用“数字万用表测电容”有帮助。
