锅炉原理

发布时间:2012-09-28


锅炉就是利用燃料燃烧释放的热能或其他热能加热水或其他工质,以生产规定参数(温度、压力)和品质的蒸汽、热水或其他工质的设备。

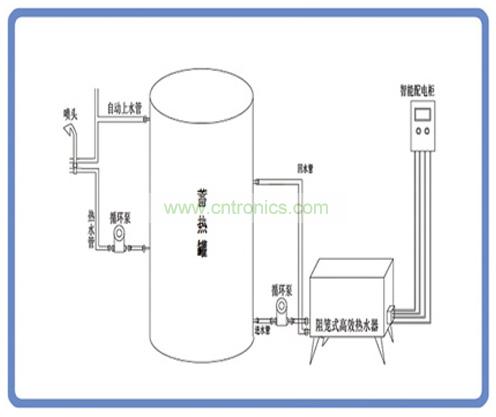

锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能,也可通过蒸汽动力装置转换为机械能,或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉,主要用于生活,工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉,又叫蒸汽发生器,常简称为锅炉,是蒸汽动力装置的重要组成部分,多用于火电站、船舶、机车和工矿企业。

锅炉承受高温高压,安全问题十分重要。即使是小型锅炉,一旦发生爆炸,后果也十分严重。因此,对锅炉的材料选用、设计计算、制造和检验等都制订有严格的法规。

锅炉原理
蒸汽锅炉工作原理
1、工作原理(以煤粉炉为例)

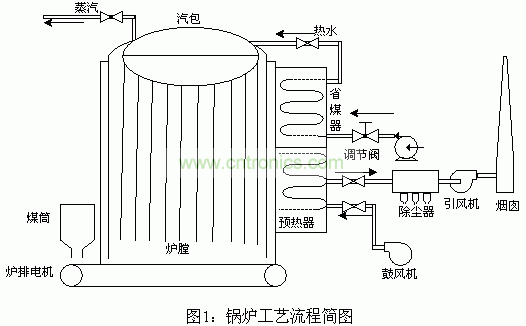

煤粉在炉膛燃烧产生的热量,先通过辐射传热被水冷壁吸收,水冷壁的水沸腾汽化,产生大量蒸汽进入汽包进行汽水分离(直流炉除外),分离出的饱和蒸汽进入过热器,通过辐射、对流方式继续吸收炉膛顶部和水平烟道、尾部烟道的烟气热量,并使过热蒸汽达到所要求的工作温度。发电用锅炉通常还设置有再热器,是用来加热经过高压缸做功后的蒸汽的,再热器出来的再热蒸汽再去中、低压缸继续做功发电。
2、煤粉炉工作时,火焰中心的位置会影响蒸发量,通常而言,火焰中心低则蒸发量大,火焰中心高则蒸发量小;火焰中心位置还会影响过热蒸汽或再热蒸汽的温度,通常火焰中心低则过热蒸汽特别是再热蒸汽温度会偏低,反之则偏高。
3、燃烧器的布置方式,就煤粉炉而言,目前有前后墙对冲方式、四角切圆燃烧方式、双四角切圆燃烧方式等多种,各有各的特点,由于同一炉子不能同时应用上述几种布置方式,对蒸汽影响尚不能直接定论。

锅炉原理

锅炉参数是表示锅炉性能的主要指标,包括锅炉容量、蒸汽压力、蒸汽温度、给水温度等。

锅炉容量可用额定蒸发量或最大连续蒸发量来表示。额定蒸发量是在规定的出口压力、温度和效率下,单位时间内连续生产的蒸汽量。最大连续蒸发量是在规定的出口压力、温度下,单位时间内能最大连续生产的蒸汽量。

蒸汽参数包括锅炉的蒸汽压力和温度,通常是指过热器、再热器出口处的过热蒸汽压力和温度如没有过热器和再热器,即指锅炉出口处的饱和蒸汽压力和温度。给水温度是指省煤器的进水温度,无省煤器时即指锅筒进水温度。


锅炉原理

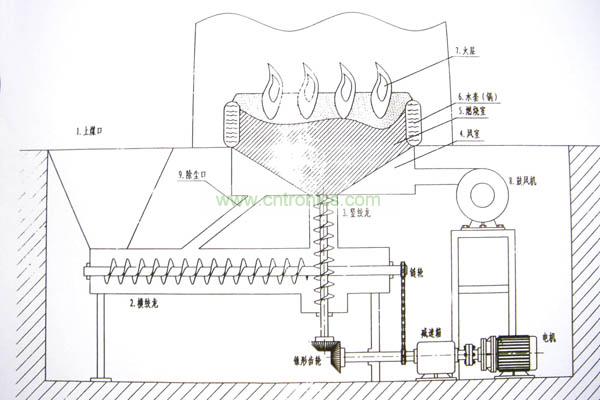

锅炉可按照不同的方法进行分类。锅炉按用途可分为工业锅炉、电站锅炉、船用锅炉和机车锅炉等;按锅炉出口压力可分为低压、中压、高压、超高压、亚临界压力、超临界压力等锅炉;锅炉按水和烟气的流动路径可分为火筒锅炉、火管锅炉和水管锅炉,其中火筒锅炉和火管锅炉又合称为锅壳锅炉;按循环方式可分为自然循环锅炉、辅助循环锅炉(即强制循环锅炉)、直流锅炉和复合循环锅炉;按燃烧方式,锅炉分为室燃炉、层燃炉和沸腾炉等。
