mf47万用表

MF47型万用刻度盘与档位盘

刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.



MF47万用表基本功能

MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.

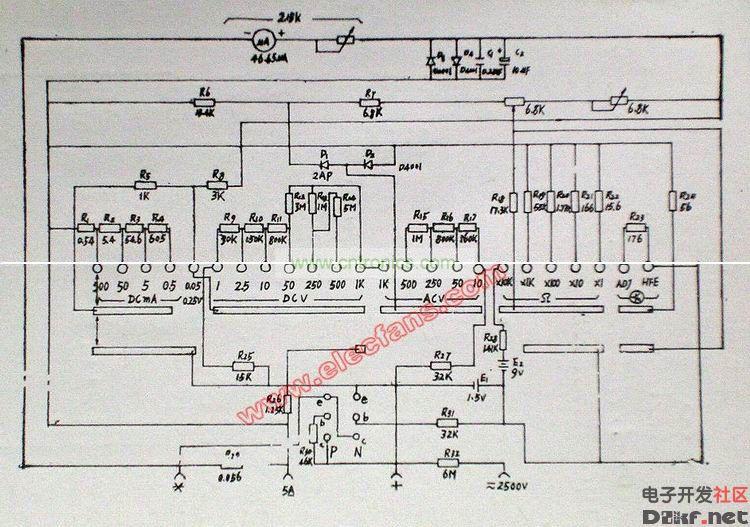

mf47型万用表电路图



MF47型的万用表怎么用

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡， 应先断开笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件.

MF47型万用表不准怎么办

机械零位先效好,用螺丝刀调表头上的那个可调旋钮,对准电压档零位即可,电阻档10K可能是表受潮了,先弄干燥些再说,可以用台灯烤一两个小时试试.最后还是不行的话,要分析MF47型万用表的电路了,就是表头的那一部分,里面有可调电阻,可以试一下.哪产的表头只要是MF47,应该差距不大,具体要看两个表的电路图.调效的话,要用到一个稳压电源和一块数字表,多分析图和实物,一定可以弄好.
