运放积分电路

发布时间:2012-09-26

运放积分电路


运放积分电路

积分运算电路中改变电容大小使时间常数变大,上升变慢,下降也变慢,不错,但是这不算是效果,最关键明显的效果是所利用的是负指数函数曲线的前边很小一段,因此所形成的三角波线性更好!

运放积分电路


运放积分电路分析

运放积分电路

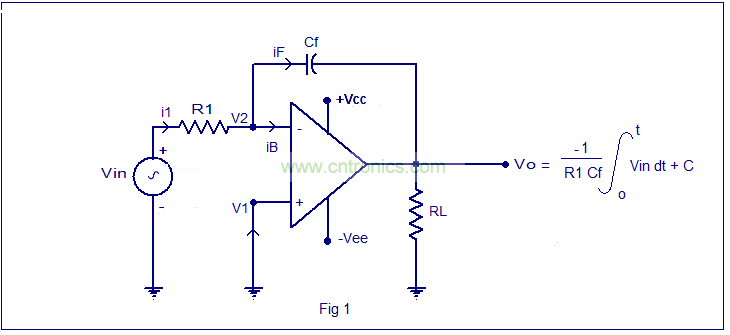

运算放大器积分器电路原理图


运放积分电路

瞬时输出电压的运放集成的公式,可以得出如下。
应用基尔霍夫节点V2的电流(KCL),我们得到
I1 = + IB
由于运放的输入阻抗非常高(兆欧姆范围内),IB将非常小,可以忽略。
因此I1 = IF
电流通过一个电容器和它两端的电压之间的关系是IC = C dv / dt的。
因此,如果= CF x深(V2 - VO)/ DT
I1 =(VIN - V2)/ R1。
因此,方程I1 =如果可以改写为(VIN - V2)/ R1 = CF X D(V2 - VO)/ DT ... ... ... ...(1)。
由于非反相输入端连接到地,V1可以为0。由于本电路的开环增益附近无穷V2可以假设为零。
因此,方程(1)变为VIN / R1 = CF ×深(VO)/ DT
结合上述方程两边对时间,我们得到
运放积分电路

积分运算电路 - 实验步骤:

(1)熟悉电路图结构
(2)关闭电源按照电路原理图连接好电路,并检查是否
     有接错点,然后再打开电源。(调零)
(3)输入正弦信号,用毫伏表测量输入Ui、输出Uo幅值。
(4)输入方波信号,用示波器观测Ui和Uo输出波形并画出其方波和三角波电压波形图(电压值、周期)。
