万用表测电容

万用表的基本用途;万用表的基本用途主要是在便携状态下对电压,电阻,二极管等进行测量,为了使其功能更便于使用,有些万用表上增加了电容量测量功能。  ---查看全文 >>

关键字:万用表 万用表测电容

万用表测电容

万用表测电容


万用表的基本用途

万用表的基本用途;万用表的基本用途主要是在便携状态下对电压,电阻,二极管等进行测量,为了使其功能更便于使用,有些万用表上增加了电容量测量功能。但此功能只能对对电容器的容量进行大概的测量,而且测试时必须分极性。

万用表测电容

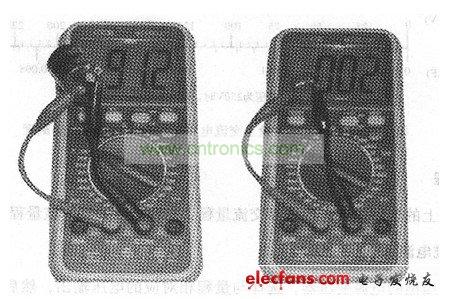

怎样用数字万用表测试电容的好坏

数字万用表,有带测量电容的档位,按其档位进行操作,可以测量其容量。要选择合适的量程进行测量,如果电容的容量大于表的最大量程,则不能进行测量。

万用表测电容


没有电容档位的数字万用表测量电容,只能粗略的判断电容的好坏,有没有短路及有没有容量。利用电阻档的不同档位,对电容进行直流电阻测试,以及进行充放电实验,可以测试电容有没有容量及有没有漏电。

有些数字万用表在表的面上有专门测电容的,你看下说明书就知道了。但测电容只限定在一定的范围内。如以前的最多只能测量100UF以下的电容。有些数字表没有测电容的功能,当然也就不能直接测出电容的容量。这个测电容它不是直接用表笔的,而是在表的面板上有两个插座,有时候因为电容引脚太短了,而不能很好的使用测量电容的功能,一般可用一个附加的工具,如用完的圆珠笔笔杆,再找两个注射器针头,然后把笔杆用剪刀剪成相应的长度,合到面板上的电容档为准,直接把针头穿过笔杆,再插入电容档里,这样遇到所测量的电容引脚太短,也可以测量了。很好使用的。

万用表检测电容的方法介绍

容量小于0.01 pF的固定电容的检测:检测10pF以下的小电容时,因电容容量太小,故用万用表进行测量,只能检查其是否有漏电、内部短路或击穿现象:测量时选用万用表R×10k挡,将两表笔分别任意接电容的两个引脚,阻值应为无穷大。如果测出阻值为零,则可以判定该电容漏电损坏或内部击穿。

万用表测电容

容量在0.01 pF以上固定电容的检测:将指针式万用表调至R×10k欧姆挡,并进行欧姆调零,然后用万用表的红、黑表笔分别接触电容的两个引脚,观察万用表指针的变化,如果表笔接通瞬间,万用表的指针向右微小摆动,然后又回到无穷大处,调换表笔后,再次测量,指针也向右摆动后返回无穷大处,则可以判断该电容正常.
