双控开关怎么接

发布时间:2012-09-24

双控开关怎么接


什么是双控开关

双控开关就是一个开关同时带常开、常闭两个触点(即为一对)。通常用两个双控开关控制一个灯或其它电器,意思就是可以有两个开关来控制灯具等电器的开关,比如,在下楼时打开开关,到楼上后关闭开关。如果是采取传统的开关的话,想要把灯关上,就要跑下楼去关,采用双控开关,就可以避免这个麻烦。

双控开关

另外双控开关还用于控制应急照明回路需要强制点燃的灯具,双控开关中的两端接双电源,一端接灯具,即一个开关控制一个灯具。

双控开关接法

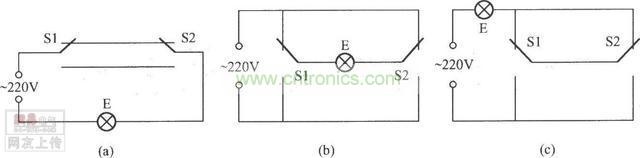

单联双控开关接线图一


单联双控开关接线图一


单联双控开关接线图二

单联双控开关接线图二

单联双控开关接线图三

单联双控开关接线图三
