接近开关接线图

发布时间:2012-09-22

开关,我们在日常生活可以接触到各式各样的。但不知道对于接近开关大家是否有接触过或听说过呢?那什么是接近开关呢?接近开关的接线图又是怎样的呢?
接近开关接线图
接近开关
一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。当开关接近某一物体时,即发出控制信号。

接近开关接线图

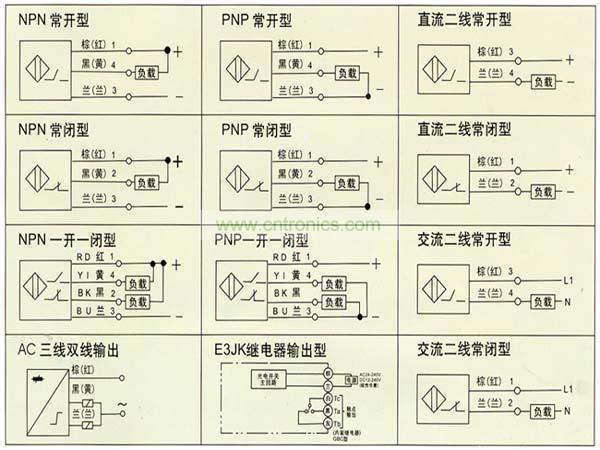

1)接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。请见下图所示:

2)两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。

3)三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。而负载的另一端是这样接的:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。

4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5)需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源0V,电流从输入模块流出(日本模式),此时,一定要选用NPN型接近开关;另一类的公共输入端为电源正端,电流流入输入模块,即阱式输入(欧洲模式),此时,一定要选用PNP型接近开关。千万不要选错了。

6)两线制接近开关受工作条件的限制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。三线制接近开关虽多了一根线,但不受剩余电流之类不利因素的困扰,工作更为可靠。

7)有的厂商将接近开关的“常开”和“常闭”信号同时引出,或增加其它功能,此种情况,请按产品说明书具体接线。

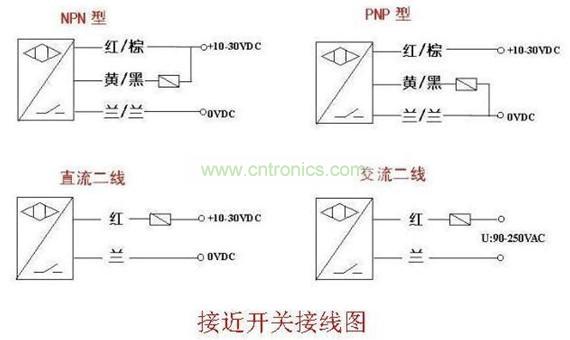

接近开关接线图说明
接近开关接线图说明

接近开关与我们日常生活和工作密切相关,充分了解接近开关和接近开关接线图,将有利于我们更好更安全使用接近开关为我们服务。
