lm324引脚图

lm324引脚图


LM324简介

LM324系列器件为价格便宜的带有真差动输入的四运算放大器。与单电源应用场合的标准运算放大器相比,它们有一些显著优点。该四放大器可以工作在低到3。0伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源,因而消除了在许多应用场合中采用外部偏置元件的必要性。

LM324引脚图

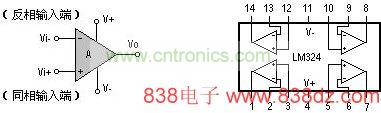

LM324为四运放集成电路,采用14脚双列直插塑料封装。,内部有四个运算放大器,有相位补偿电路。电路功耗很小,lm324工作电压范围宽,可用正电源3~30V,或正负双电源±1.5V~±15V工作。它的输入电压可低到地电位,而输出电压范围为O~Vcc。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互单独。每一组运算放大器可用如图所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324引脚图

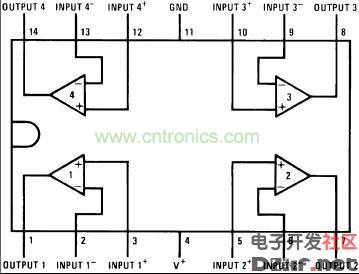

LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品;lm224为工业品;而lm324为民品。由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等特点,因此他被非常广泛的应用在各种电路中。

LM324应用原理

LM124/LM224/LM324是四运放集成电路,它采用14管脚双列直插塑料(陶瓷)封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM124/LM224/LM324的引脚排列见图2。

LM324应用原理

运算放大器LM324的特点


 运算放大器LM324的特点

1.短跑保护输出
2.真差动输入级
3.可单电源工作:3V-32V
4.低偏置电流:最大100nA(
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
