pid控制的算法

什么是PID控制器

工业生产过程中，对于生产装置的温度、压力、流量、液位等工艺变量常常要求维持在一定的数值上，或按一定的规律变化，以满足生产工艺的要求。PID控制器是根据PID控制原理对整个控制系统进行偏差调节，从而使被控变量的实际值与工艺要求的预定值一致。不同的控制规律适用于不同的生产过程，必须合理选择相应的控制规律，否则PID控制器将达不到预期的控制效果。



数字PID控制算法在温控系统中的应用

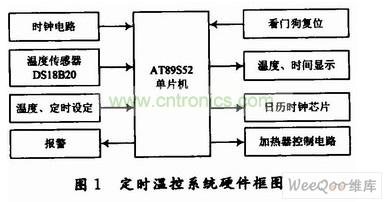

本文研制的数字式定时温控系统主要完成数据采集，温度、定时的显示，温度控制，温度定时的设定以及报警等功能。核心控制器由单片机完成，采用数字PID控制算法进行过程控制。加热器件选用热惯性小，温度控制精度高，速度快的电热膜，由单片机输出通断率控制信号进行控制。硬件框图如图1所示。



比例积分（PI）控制

比例控制规律是基本控制规律中最基本的、应用最普遍的一种，其最大优点就是控制及时、迅速。只要有偏差产生，控制器立即产生控制作用。但是，不能最终消除余差的缺点限制了它的单独使用。克服余差的办法是在比例控制的基础上加上积分控制作用。



积分控制器的输出与输入偏差对时间的积分成正比。这里的“积分”指的是“积累”的意思。积分控制器的输出不仅与输入偏差的大小有关，而且还与偏差存在的时间有关。只要偏差存在，输出就会不断累积（输出值越来越大或越来越小），一直到偏差为零，累积才会停止。所以，积分控制可以消除余差。积分控制规律又称无差控制规律。

积分时间的大小表征了积分控制作用的强弱。积分时间越小，控制作用越强；反之，控制作用越弱。
