rj45接口

发布时间:2012-09-14

rj45接口


什么是rj45接口

RJ45接口通常用于数据传输,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头根据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交叉线。

RJ45型网卡接口

10/100 Base TX RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,常见的RJ45接口有两类:用于以太网网卡、路由器以太网接口等的DTE类型,还有用于交换机等的DCE类型。 DTE我们可以称做“数据终端设备”,DCE我们可以称做“数据通信设备”。从某种意义来说,DTE设备称为“主动通信设备”,DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时,必须使用交叉线连接。这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明。

rj45接口

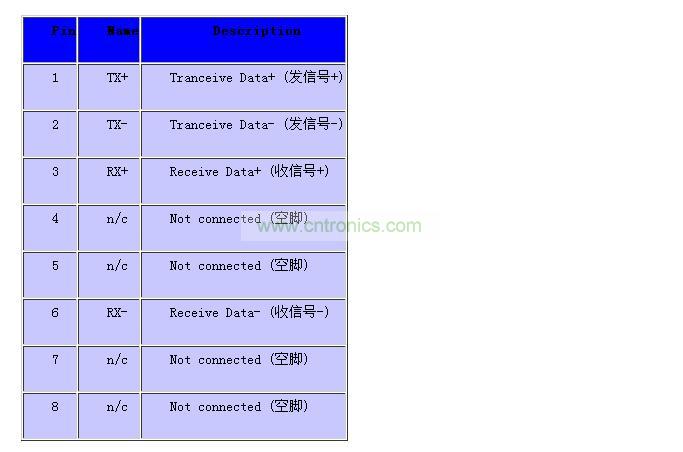

10 100base tx rj45接口引脚定义


 10 100base tx rj45接口引脚定义

RJ45 型网线插头引脚号的识别方法

手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

RJ45 型网线插头引脚号的识别方法
