直插电阻封装

发布时间:2012-09-13

直插电阻封装


直插式电阻封装及尺寸

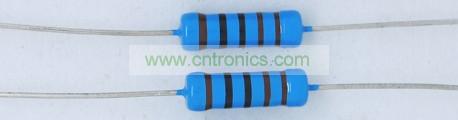

直插式电阻封装为AXIAL-xx形式(比如AXIAL-0.3、AXIAL-0.4),后面的xx代表焊盘中心间距为xx英寸,这一点在网上很多文章都没说清楚,单位为英寸。这个尺寸肯定比电阻本身要稍微大一点点,常见的固定(色环)电阻如下图:

直插电阻封装

常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。尺寸大小如下图(AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil):


直插电阻封装

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻常见封装有9种,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码,也由4位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸:

直插电阻封装
