前置音频接法

现市场上各种机箱的前置音频面板接线大概分为4种:标准7线接口、简化7线接口、5线接口、4线接口。对于5线、4线接口的面板,由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的;对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。

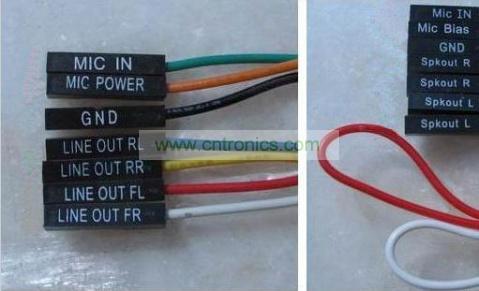

一般机箱音频线的标示:
 一般机箱音频线的标示
一般机箱音频线的标示

BIOSTAR 两种前置音频接口和对应的接线方法:

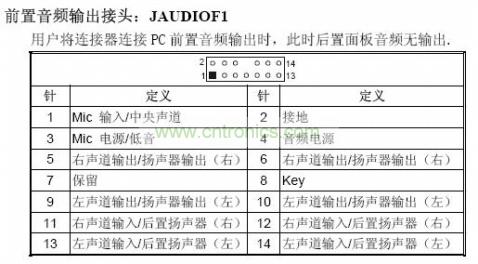

第一种、14针接口
前置音频接线
前置音频接线

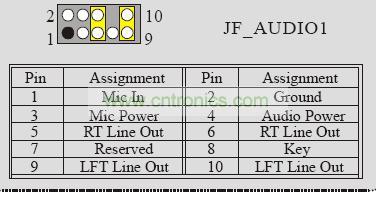

第二种、10针接口
 前置音频接线
前置音频接线

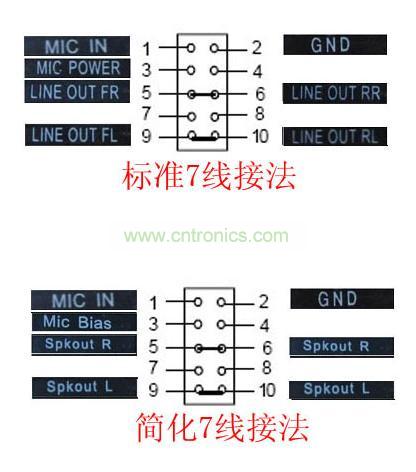

标准7线接法:
1----MIC IN          2-----GND
3----MIC POWER      4-----不接
5----LINE OUT FR    6----- LINE OUT RR
7----不接            8-----
9----LINE OUT FL     10---- LINE OUT FR
11---12闭合         13-14闭合
 前置音频接线
简化7线接法:

1---Mic IN      2---GND
3---MIC Bias    4----不接
5---SPKOUT-R    6---SPKOUT-R
7----不接       8----
9----SPKOUT-L   10----SPKOUT-L
11---12闭合     13-14闭合

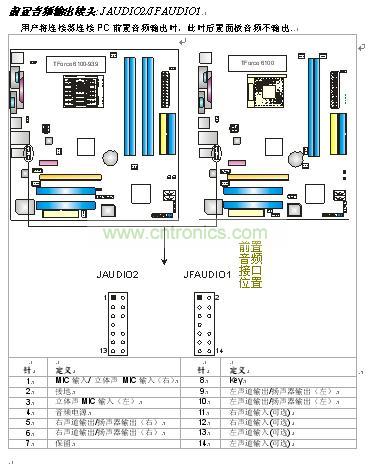

前置音频接口位置如下图:
 前置音频接线


前置音频的接法就先介绍到这里,希望上述介绍能够让大家学会前置音频接线,以便更顺利使用前置音频服务。
