碳膜电阻,什么是碳膜电阻?

碳膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。  ---查看全文 >>

关键字:碳膜电阻

碳膜电阻,什么是碳膜电阻?

碳膜电阻,什么是碳膜电阻?

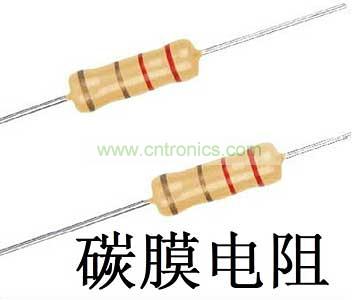

什么是碳膜电阻

碳膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。其表面常涂以绿色保护漆。碳膜的厚度决定阻值的大小,通常用控制膜的厚度和刻槽来控制电阻器。

碳膜电阻

碳膜电阻的结构


碳膜电阻是气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或瓷管上,形成一层结晶碳,控制碳膜的厚度和用刻槽的方法,可以得到不同的阻值。其成本低性能一般。

碳膜电阻

金属膜电阻是在真空中加热合金,合金蒸发,合金沉积在瓷棒或瓷管上,形成一层导电金属膜,控制金属膜的厚度和用刻槽的方法,可以得到不同的阻值。和碳膜电阻相比,这种电阻体积小,躁声低,稳定性好,但成本较高。

碳质电阻是把碳黑、树脂、粘土等混合压制后经热处理制成。特点是成本低、阻值范围宽,但性能差。一般不用。绕线电阻是用康铜或镍铬合金电阻丝,在陶瓷骨架上绕制而成。特点工作稳定耐热性好,误差小,适用于大功率场合。

压敏电阻是特殊的陶瓷体,在一定的电压下形成导电通道。热敏电阻是半导体材料构成,阻值受温度影响可以有较大的范围变化。用于温度检测或温度补偿。

碳膜电阻分类

碳膜电阻器误差率一般分为三个等级:I级的误差率为5%,II二级的误差率为10%,III级的误差率为20%


碳膜电阻

碳膜电阻器常用符号RT作标志,R代表电阻器,T代表材料是碳膜,例如,一只电子枪外壳上标有RT47kI的字样,就表示这是一只阻值为47kΩ,允许偏差为±5%的碳膜电阻器。

碳膜电阻的额定功率不再电阻的外壳上标出,而以电子枪的长度和直径的大小来区别,长度大、直径大的电阻器功率大。碳膜电阻器有轴向引线、领带式引线以及不接引线等方式。

碳膜电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
