抗干扰磁环

EMI吸收磁环/磁珠专用于电源线、信号线等多股线缆上的EMI干扰抑制,包括电源线上的噪声和尖峰干扰,它同时具有吸EMI吸收磁环收静电脉冲能力,使电子设备达到电磁兼容(EMI/EMC)和静电放电的相应国际标准,使用时可将一根多芯电缆或一束多股线缆穿于其  ---查看全文 >>

关键字:抗干扰磁环

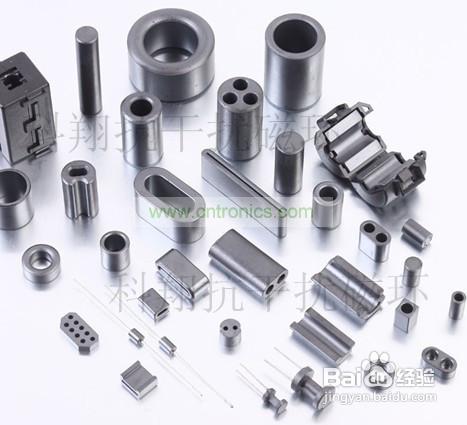

抗干扰磁环

抗干扰磁环


什么是抗干扰磁环

EMI吸收磁环/磁珠专用于电源线、信号线等多股线缆上的EMI干扰抑制,包括电源线上的噪声和尖峰干扰,它同时具有吸EMI吸收磁环收静电脉冲能力,使电子设备达到电磁兼容(EMI/EMC)和静电放电的相应国际标准,使用时可将一根多芯电缆或一束多股线缆穿于其中。多穿一次可加强其效果。 通常用25MHz和100MHz频率点的阻抗值来衡量磁环磁珠的吸收特性。

抗干扰磁环

如何准确合理的选择抗干扰磁环


1、根据抗干扰磁环的阻抗特性选择,选择适合自己需要相应的阻抗。

2、从外观上其不影响产品本身空间的情况下,优先选择“尽量长度长,尽量厚度厚,内径尽量小,电感尽量小”的抗干扰磁环。

3、从成本上考虑,选择抗干扰磁通。

4、从方便快捷角度考虑,可选择扣式磁环,固定在被滤波的电源线或控制线缆上。

5、根据信号线的频率可分为使用镍锌抗干扰磁环和锰锌抗干扰磁环,一般抑制高频干扰

6、选用镍锌抗干扰磁环为宜;低频干扰选择锰锌磁环。

7、在同一束电缆上同时套上锰锌和镍锌抗干扰磁环,这样可以抑制的干扰频段较宽。


抗干扰磁环

抗干扰磁环优点

1、使用非常方便,直接套在需要滤波的电缆上即可;

2、不像其它滤波方式那样需要接地,因此对结构设计、线路板设计没有特殊的要求;

3、作为共模扼流圈使用时,不会造成信号失真,这对于传输高频信号的导线而言非常可贵。

抗干扰磁环

变频器抗干扰问题

变频器抗干扰问题是个很头痛的问题。因为干扰的症状各不相同,基本分为黑屏,多台变频器无法正常运作,及干扰到了周边的设备不能正常工作等等。

就这些问题简单分析下,针对变频器干扰基本分为高频干扰,低频干扰二部分,另外还有是布线及接地的不良所造成的。

如布线不能和外部摄像头视频线平行布线,这样很有可能带来摄像头视频被干扰到,目前如收费站等地方在安装变频器时特别要考虑到这个问题。

这里主要说变频器高低频干扰问题,在低频干扰的情况下是加锰锌铁氧体磁环,磁环尽量选择尺寸越大越好,当然在绕线时尽量多绕圈数,由于锰锌磁环的磁导率高,在绕线增加圈数的情况下,抗干扰性就越强。

在碰到变频器高频干扰问题时,就用镍锌抗干扰磁环,其磁导率低,在绕制时一般为3圈左右。
