数码管驱动电路及数码管驱动电路图

发布时间:2012-09-02

电路、电路图,相信大家经常都会听到、接触到,那具体什么是数码管驱动电路呢?数码管驱动电路图又有哪些呢?

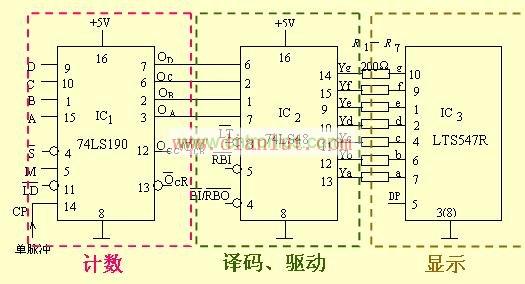

 数码管驱动电路图
数码管驱动电路图
数码管是一种半导体发光器件,其基本单元是发光二极管。它按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示);按能显示多少个“8”可分为1位、2位、4位等等数码管;按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
 并行LED数码管静态显示电路(共阳)
并行LED数码管静态显示电路(共阳)
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮。当某一字段的阴极为高电平时,相应字段就不亮。
 并行LED数码管动态扫瞄显示电路(共阳)
并行LED数码管动态扫瞄显示电路(共阳)
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上,当某一字段发光二极管的阳极为高电平时,相应字段就点亮。当某一字段的阳极为低电平时,相应字段就不亮。
串行LED数码管静态显示电路(共阳)
串行LED数码管静态显示电路(共阳)
并行LED数码管静态显示电路(共阴
并行LED数码管静态显示电路(共阴
串行LED数码管静态显示电路(共阴)
串行LED数码管静态显示电路(共阴)
