什么是crt显示器

Crt显示器,我们在日常生活和工作中都经常接触到,不知道大家对crt显示器有多少了解呢?crt显示器具体指的是什么呢?crt显示器的工作原理又是什么呢?  ---查看全文 >>

关键字:crt 显示器

什么是crt显示器

Crt显示器,我们在日常生活和工作中都经常接触到,不知道大家对crt显示器有多少了解呢?crt显示器具体指的是什么呢?crt显示器的工作原理又是什么呢?

CRT显示器
                                                                                                                CRT显示器

crt显示器的定义
crt显示器是一种使用阴极射线管(Cathode Ray Tube)的显示器
 CRT显示器
CRT显示器
crt显示器的组成
阴极射线管主要有五部分组成:电子枪(Electron Gun),偏转线圈(Defiection coils),荫罩(Shadow mask),荧光粉层(Phosphor)及玻璃外壳。

CRT显示器的优点
CRT显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点,而且现在的CRT显示器价格要比LCD显示器便宜不少。

CRT的工作原理
CRT(阴极射线管)显示器的核心部件是CRT显像管,其工作原理和我们家中电视机的显像管基本一样,我们可以把它看作是一个图像更加精细的电视机。经典的CRT显像管使用电子枪发射高速电子,经过垂直和水平的偏转线圈控制高速电子的偏转角度,最后高速电子击打屏幕上的磷光物质使其发光,通过电压来调节电子束的功率,就会在屏幕上形成明暗不同的光点形成各种图案和文字。

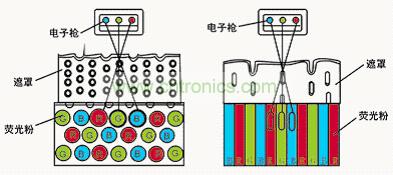

CRT显示器电子枪工作原理示意图
CRT显示器电子枪工作原理示意图
彩色显像管屏幕上的每一个像素点都由红、绿、蓝三种涂料组合而成,由三束电子束分别激活这三种颜色的磷光涂料,以不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色,这非常类似于绘画时的调色过程。倘若电子束瞄准得不够精确,就可能会打到邻近的磷光涂层,这样就会产生不正确的颜色或轻微的重像,因此必须对电子束进行更加精确的控制。

最经典的解决方法就是在显像管内侧,磷光涂料表面的前方加装荫罩(Shadow Mask).这个荫罩只是一层凿有许多小洞的金属薄板(一般是使用一种热膨胀率很低的钢板),只有正确瞄准的电子束才能穿过每个磷光涂层光点相对应的屏蔽孔,荫罩会拦下任何散乱的电子束以避免其打到错误的磷光涂层,这就是荫罩式显像管。
CRT显示器电子枪工作示意图
CRT显示器电子枪工作示意图
Crt显示器与我们日常生活和工作密切相关,充分了解crt显示器各方面信息,更有利于我们研究、利用crt显示器,发挥crt显示器最大效能。
