什么是FPC

发布时间:2013-06-22

移动电话 ,我们在日常生活、工作中都经常用到,但不知道大家对“什么是FPC”是否知道呢?本文收集整理了一些资料,希望本文能对各位读者有比较大的参考价值。柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。简称软板或FPC,具有配线密度高、重量轻、厚度薄的特点. 。

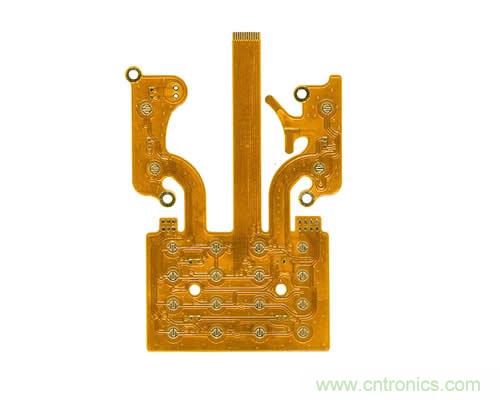

柔性电路板
柔性电路板

柔性电路板(FPC)的特性—短小轻薄

1.短:组装工时短   所有线路都配置完成.省去多余排线的连接工作

2. 小:体积比PCB小   可以有效降低产品体积.增加携带上的便利性

3. 轻:重量比 PCB (硬板)轻   可以减少最终产品的重量

4 薄:厚度比PCB薄   可以提高柔软度,加强再有限空间内作三度空间的组装

柔性电路板的产品应用

移动电话

着重柔性电路板轻的重量与薄的厚度,可以有效节省产品体积, 轻易的连接电池, 话筒, 与按键而成一体.

电脑与液晶荧幕

利用柔性电路板的一体线路配置,以及薄的厚度,将数位讯号转成画面, 透过液晶荧幕呈现

CD随身听

着重柔性电路板的三度空间组装特性与薄的厚度,将庞大的CD化成随身携带的良伴

磁碟机

无论硬碟或软碟, 都十分依赖FPC的高柔软度以及0.1mm的超薄厚度, 完成快速的读取资料,不管是PC或NOTEBOOK。
FPC
FPC
FPC的基本结构

铜箔基板(Copper Film)

铜箔:基本分成电解铜与压延铜两种,厚度上常见的为1oz 1/2oz 和 1/3 oz

基板胶片:常见的厚度有1mil与1/2mil两种.

胶(接着剂):厚度依客户要求而决定.

覆盖膜保护胶片(Cover Film)

覆盖膜保护胶片:表面绝缘用. 常见的厚度有1mil与1/2mil.

胶(接着剂):厚度依客户要求而决定.

离形纸:避免接着剂在压着前沾附异物;便于作业.

补强板(PI Stiffener Film)

补强板: 补强FPC的机械强度, 方便表面实装作业.常见的厚度有3mil到9mil.

胶(接着剂):厚度依客户要求而决定.

离形纸:避免接着剂在压着前沾附异物.

EMI:电磁屏蔽膜,保护线路板内线路不受外界(强电磁区或易受干扰区)干扰。

现在科技迅速在发展当中,本文已为讲解什么是FPC,相信大家对FPC的认识越来越深入,希望本文能对各位读者有比较大的参考价值。
