手机触屏原理

发布时间:2013-07-21

手机,我们见得多,也用得多。那关于手机触摸屏大家又了解多少呢?手机触屏的原理又是什么呢?

触摸屏整体的工作原理
为了操作上的方便,人们用触摸屏来代替鼠标或键盘。工作时,我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏,然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成;触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。
 触摸屏的工作部分
触摸屏的工作部分
手机触屏工作时的导体层
手机触屏工作时的导体层
触摸屏的主要类型
从技术原理来区别触摸屏,可分为五个基本种类:矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏

手机电阻式触摸屏
触摸屏包含上下叠合的两个透明层,四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成,五线和七线触摸屏由一个阻性层和一个导电层组成,通常还要用一种弹性材料来将两层隔开。当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时,顶层与底层之间会产生接触。所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。分压器是通过将两个电阻进行串联来实现的。上面的电阻(R1)连接正参考电压(VREF),下面的电阻(R2)接地。两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。

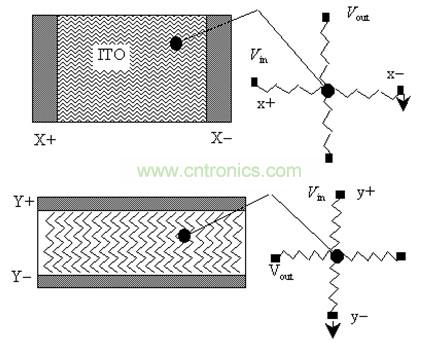

 手机触屏分析
手机触屏分析
为了在电阻式触摸屏上的特定方向测量一个坐标,需要对一个阻性层进行偏置:将它的一边接VREF,另一边接地。同时,将未偏置的那一层连接到一个ADC的高阻抗输入端。当触摸屏上的压力足够大,使两层之间发生接触时,电阻性表面被分隔为两个电阻。它们的阻值与触摸点到偏置边缘的距离成正比。触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。因此,在未偏置层上测得的电压与触摸点到接地边之间的距离成正比。

手机电容触屏
当用户触摸电容屏时,由于人体电场,用户手指和工作面形成一个耦合电容,因为工作面上接有高频信号,于是手指吸收走一个很小的电流,这个电流分别从屏的四个角上的电极中流出,且理论上流经四个电极的电流与手指头到四角的距离成比例,控制器通过对四个电流比例的精密计算,得出位置信息。

相对于电阻屏,电容触屏的使用更加方便,对于屏幕你需要用的是生物体(手指肉),而非手指甲大力按压,这样屏幕上就不会留下难看的刮花痕迹,而且反应灵敏,是电阻触屏所不能达到的。而且电容屏是触屏手机的一个趋势,它颜色鲜艳,而且较电阻屏省电,目前的中高端手机都会用到电容屏。而且由于电容屏的特性,使手机屏幕具有多点触控功能,增加了手机的可操控性,提升了手机的使用价值。
