收音机原理

发布时间:2013-08-03

收音机,我们日常生活中接触比较多,也有很多人天天都在使用,那不知道对收音机的原理了解又有多少呢?收音机的原理是什么呢?本文收集整理了一些资料与大家分享,希望对大家有帮助。

收音机原理简单来说就是把从天线接收到的高频信号经检波(解调)还原成音频信号,送到耳机或喇叭变成音波。
 收音机
收音机
调频(FM)工作原理

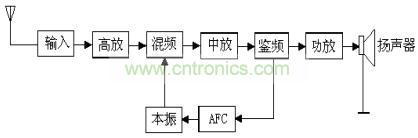

    调频(FM)收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。
    信号与本地振荡器产生的本振信号进行FM混频,混频后输出。
    FM混频信号由FM中频回路进行选择,提取以中频10.7MHz为载波的调频波。该中频选择回路由10.7MHz滤波器构成。中频调制波经中放电路进行中频放大,然后进行鉴频得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。如图所示。
 调频(FM)工作原理
调频(FM)工作原理
调幅(AM)工作原理

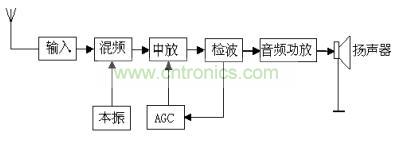

    调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(AGC)及音频功率放大电路组成,本振信号经内部混频器,与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此,电台的信号就变成了以中频455kHz为载波的调幅波。如图所示。
 调幅(AM)工作原理
调幅(AM)工作原理
关于“收音机的原理”就先介绍到这里了,如果大家还有什么疑问或者想了解更多其他信息可以登陆电子元件技术网www.cntronics.com或我爱方案网www.52solution.com查阅。

综上所述,本文已为讲解收音机原理,相信大家对收音机原理的认识越来越深入,希望本文能对各位读者有比较大的参考价值
