熔断器选型

发布时间:2012-07-17

熔断器选型


熔断器选型简述

照明电路 熔体额定电流≥被保护电路上所有照明电器工作电流之和。
单台直接起动电动机 熔体额定电流=(1.5~2.5)×电动机额定电流。
多台直接起动电动机 总保护熔体额定电流=(1.5~2.5)×各台电动机电流之和。
降压起动电动机 熔体额定电流=(1.5~2)×电动机额定电流
绕线式电动机 熔体额定电流=(1.2~1.5)×电动机额定电流。
配电变压器低压侧 熔体额定电流=(1.0~1.5)×变压器低压侧额定电流。
并联电容器组 熔体额定电流=(1.3~1.8)×电容器组额定电流。
电焊机 熔体额定电流=(1.5~2.5)×负荷电流。
电子整流元件 熔体额定电流≥1.57×整流元件额定电流。
熔体额定电流的数值范围是为了适应熔体的标准件额定值。

熔断器选型

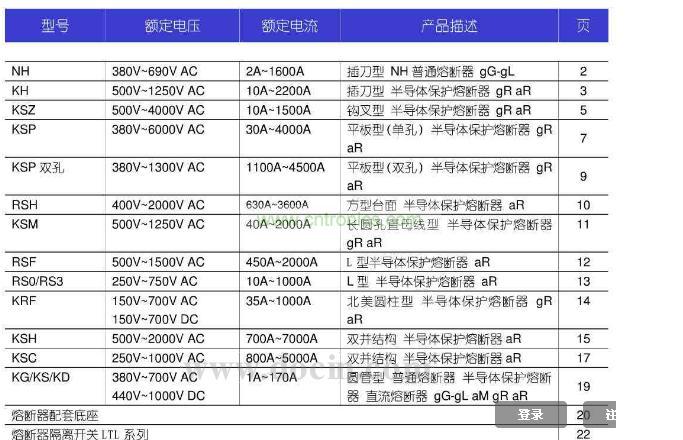

熔断器选型目录

熔断器选型目录

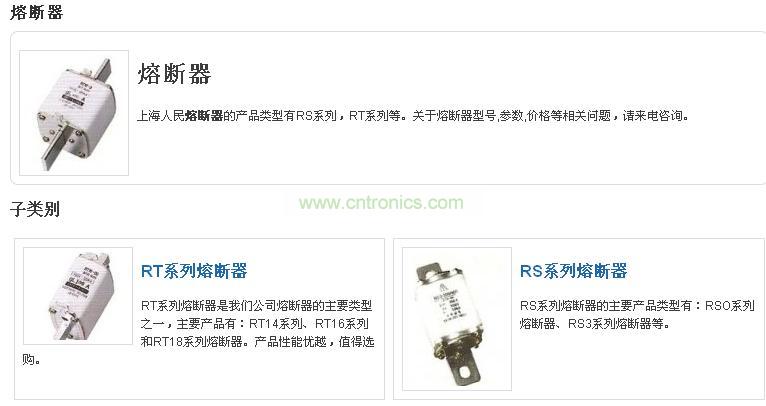

熔断器选型常见型号

常用电容器组熔断器型号如:RT14、RT16、RT18、NT00、NT36、RT30、RT36、aM3、RS、BRW-BRN-喷逐式熔断器以及尾线回收型熔断器(尾线回收型熔断器仅限于使用保护高压电容器组,熔丝熔断瞬间熔体自吸弧,一般使用于装置体积较小场所,熔丝熔断以后无非弧采用弧光自吸灭,减少了装置结构的体积空间,降低了生产成本以及熔丝熔断弧光喷射造成的高压接地事故,这是尾线回收型熔断器在使用中优点之处,缺点是熔断器-熔断以后必须整套更换,熔丝熔断后从外观不易直观看到熔丝的好坏,也是各位设计工程师在选型时要注意的环节,尾线回收型熔断器生产厂家-丹东熔断器场,价格在每套在 40元左右,根据自己使用的熔体熔丝电流大小来定价格),如我们常用的高压电容器保护熔断器BRN型熔断器熔体有50P-100P根据自己设备使用场所选用熔体额定及熔丝额定电流,注熔体额定不等于熔丝熔断额定电流,这个熔断特性与设备额定电压额定电流发热特性有一定关系,也是设计选型特注意环节
