压敏电阻符号

发布时间:1970-01-01

压敏电阻符号


           压敏电阻器简称VSR,是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示,下图是其电路中的图形符号。

压敏电阻符号

压敏电阻符号图

一、压敏电阻器的结构特性与作用

    1.压敏电阻器的结构特性  压敏电阻器与普通电阻器不同,它是根据半导体材料的非线性特性制成的。

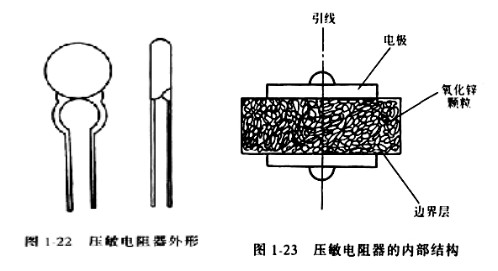

    图1-22是压敏电阻器外形,其内部结构如图1-23所示。

    普通电阻器遵守欧姆定律,而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时,压敏电阻器的电阻值接近无穷大,内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时,压敏电阻器将迅速击穿导通,并由高阻状态变为低阻状态,工作电流也急剧增大。当其两端电压低于标称额定电压时,压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其最限制电压时,压敏电阻器将完全击穿损坏,无法再自行恢复。

    2.压敏电阻器的作用与应用  压敏电阻器广泛地应用在家用电器及其它电子产品中,起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。

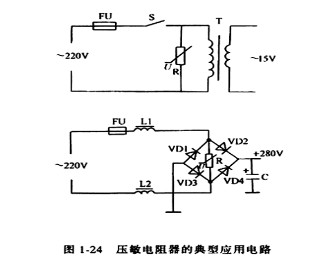

    图1-24是压敏电阻器的典型应用电路。
压敏电阻符号


二、压敏电阻器的种类


    压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类。
    1.按结构分类  压敏电阻器按其结构可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压敏电阻器和薄膜压敏电阻器等。
    结型压敏电阻器是因为电阻体与金属电极之间的特殊接触,才具有了非线性特性,而体型压敏电阻器的非线性是由电阻体本身的半导体性质决定的。
    2.按使用材料分类  压敏电阻器按其使用材料的不同可分为氧化锌压敏电阻器、碳化硅压敏电阻器、金属氧化物压敏电阻器、锗(硅)压敏电阻器、钛酸钡压敏电阻器等多种。
    3.按其伏安特性分类  压敏电阻器按其伏安特性可分为对称型压敏电阻器(无极性)和非对称型压敏电阻器(有极性)。

压敏电阻符号
