本实用新型披露一种均流电路。该均流电路配合N个并联的发光装置,N是一大于1的正整数。每一个发光装置包含至少一个发光二极管并且具有一各别的低电位(low-potential)端。根据本实用新型的均流电路包含一恒定电压源以及N个第一晶体管。该恒定电压源用以提供一恒定电压。每一个第一晶体管对应所述发光装置中的一个发光装置并且以其本身的一第一端点电连接至该对应的发光装置的该低电位端。此外,每一个第一晶体管的一第二端点都电连接至该恒定电压源以接收该恒定电压的输入,并且每一个第一晶体管的一第三端点电连接在一起。

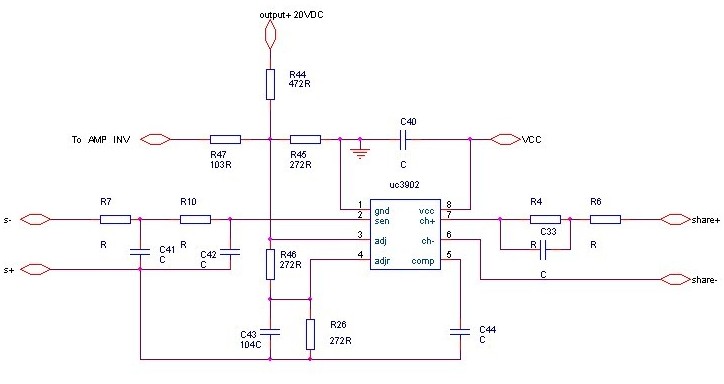

均流电路图:
