电源线标准

电源线标准

电源线

电源线的结构并不是十分复杂,但是也不要从表面就简单的可以一下子看穿它,如果好好的去研究电源线的话,有的地方还是需要专业的去了解电源线的结构的。

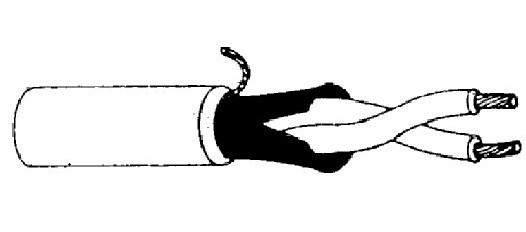

电源线的结构主要要外护套、内护套、铜丝。

    电源线是传输电流的电线。通常电流传输的方式是点对点传输。电源线按照用途可以分为AC交流电源线及点击此处添加图片说明DC直流电源线,通常AC电源线是通过电压较高的交流电的线材,这类线材由于电压较高需要统一标准获得安全认证方可以正式生产。而DC线基本是通过电压较低的直流电,因此在安全上要求并没有AC线严格,但是安全起见,目前各国还是要求统一安全认证。

电源线标准

    电源线外护套:外护套又称之为保护护套,是电源线最外面的一层护套,这次外护套起着保护电源线的作用,外护套有着强大的特性,如耐高温、耐低温、扛自然光线干扰、绕度性能好、使用寿命高、材料环保等特性。

    电源线内护套:内护套又称之为绝缘护套,是电源线不可缺少的中间结构部分,绝缘护套的主用顾名思义就是绝缘,保证电源线的通电安全,让铜丝和空气直接不会产生任何漏电现象,且绝缘护套的材料要柔软,保证能很好的镶在中间层。
铜丝:铜丝是电源线的核心部分,铜丝主要是电流和电压的载体,铜丝的密度大小直接影响的电源线的质量。电源线的材料也是质量把关的一个重要因素,铜丝的数量和柔韧度也是考虑的因素之一。

电源线标准,各国电源线标准及所使用插头规格

一. 中国电源线标准及所用插头规格





227IEC42(RVB)2×0.5mm2   6A250V
227IEC42(RVB)2×0.75mm2  6A250V
227IEC52(RVV)2×0.5mm2   6A250V
227IEC52(RVV)2×0.75mm2  6A250V

------------------------------------------------------------------------------



227IEC52(RVV) 2×0.75mm2 6A250V
227IEC53(RVV) 2×0.75mm2 6A250V
227IEC53(RVV) 2×1.0mm2  10A250V
--------------------------------------------------------------------------



227IEC42(RVB)2×0.5mm2   6A250V
227IEC42(RVB)2×0.75mm2  6A250V
227IEC52(RVV)2×0.5mm2   6A250V
227IEC52(RVV)2×0.75mm2  6A250V
----------------------------------------------------------------------------



227IEC52(RVV)3×0.5mm2   6A250V
227IEC52(RVV)3×0.75mm2  6A250V
227IEC53(RVV)3×0.75mm2  6A250V
227IEC53(RVV)3×1.0mm2   10A250V
-----------------------------------------------------------------------



227IEC52(RVV)3×0.5mm2   6A250V
227IEC52(RVV)3×0.75mm2  6A250V
227IEC53(RVV)3×0.75mm2  6A250V
227IEC53(RVV)3×1.0mm2   10A250V
-----------------------------------------------------------------------



227IEC52(RVV)3×0.5mm2   6A250V
227IEC52(RVV)3×0.75mm2  6A250V
227IEC53(RVV)3×0.75mm2  6A250V
227IEC53(RVV)3×1.0mm2   10A250V
RX 300/300V    3×0.75mm2  6A250V
RX 300/300V    3×1.0mm2   10A250V
------------------------------------------------------------------------



二. 欧洲电源线标准及所对应插头规格

-------------------------------------------------------------------------





H03VVH2 -F  2X0.5mm2   10/16A250V
H03VVH2 -F  2X0.75mm2  10/16A250V
H03VV -F 2X0.5mm2   10/16A250V
H03VV -F  2X0.75mm2  10/16A250V
H05VVH2 -F  2X0.75mm2  10/16A250V
H05VVH2 -F  2X1.0mm2  10/16A250V
--------------------------------------------------------------------------







H05VV-F  2X0.75mm2 10/16A250V
H05VV-F  2X1.0mm2 10/16A250V
H03VVH2-F  2X0.5mm2  2.5A250V
H03VVH2 -F  2X0.75mm2 2.5A250V
H03VV -F  2X0.5mm2  2.5A250V
H03VV -F  2X0.75mm2 2.5A250V
H05VVH2 -F  2X0.75mm2 10A250V
H05VVH2 -F  2X1.0mm2 10A250V
H05VV -F  2X0.75mm2 10A250V
H05VV -F  2X1.0mm2 10A250V

--------------------------------------------------------------------



H03VV -F 3G0.5mm2  10/16A250V
H03VV -F 3G0.75mm2 10/16A250V
H05VV -F 3G0.75mm2 10/16A250V
H05VV -F 3G1.0mm2 10/16A250V
H05VV -F 3G1.5mm2 10/16A250V

------------------------------------------------------------------------



H03VV -F 3G0.5mm2  10/16A250V
H03VV -F 3G0.75mm2 10/16A250V
H05VV -F 3G0.75mm2 10/16A250V
H05VV -F 3G1.0mm2 10/16A250V
H05VV -F 3G1.5mm2 10/16A250V

--------------------------------------------------------------------------



H03VV -F  3G0.5mm2  10A250V
H03VV -F  3G0.75mm2 10A250V
H05VV -F  3G0.75mm2 10A250V
H05VV -F  3G1.0mm2 10A250V
-------------------------------------------------------------------------



H03VV -F  3G0.5mm2  10A250V
H03VV -F  3G0.75mm2 10A250V
H05VV -F  3G0.75mm2 10A250V
H05VV -F  3G1.0mm2 10A250V

-------------------------------------------------------------------------



227IEC52(RVV) 3X0.75mm2 10A250V
227IEC53(RVV) 3X0.75mm2 10A250V
227IEC53(RVV) 3X1.0mm2 10A250V
H03VV -F 3G0.75mm2 6A250V
H05VV -F 3G0.75mm2 10A250V
H05VV -F 3G1.0mm2 10A250V

-------------------------------------------------------------------------



227IEC52(RVV) 3X0.75mm2 10A250V
227IEC53(RVV) 3X0.75mm2 10A250V
227IEC53(RVV) 3X1.0mm2 10A250V
H03VV -F 3G0.75mm2 6A250V
H05VV -F 3G0.75mm2 10A250V
H05VV -F 3G1.0mm2 10A250V
-------------------------------------------------------------------------





三.澳大利亚电源线标准及所用插头规格

-------------------------------------------------------------------------



H05VVH2 -F 2X0.75mm2 7.5A250V
H05VV -F 2X0.75mm2 7.5A250V
H05VV -F 2X1.0mm2 10A250V

-------------------------------------------------------------------------



H05VVH2 -F 2X0.75mm2 7.5A250V
H05VV -F 2X0.75mm2 7.5A250V
H05VV -F 2X1.0mm2 10A250V

-------------------------------------------------------------------------



H05VV -F 3G0.75mm2 7.5A250V
H05VV -F 3G1.0mm2 10A250V
H05VV -F 3G1.5mm2 15A250V
-------------------------------------------------------------------------



四.美国电源线标准及所有插头规格

-------------------------------------------------------------------------





SPT-1 18AWG/2C
SPT-2 18AWG/2C
SPT-2 16AWG/2C
SPT-3 18AWG/2C
SPT-3 16AWG/2C
SVT 18AWG/2C
SVT 17AWG/2C
NISPT-1 18AWG/2C
NISPT-2 18AWG/2C

-------------------------------------------------------------------------



SVT 18AWG/2C
SVT 17AWG/2C
ST 18AWG/2C
ST 16AWG/2C
SJT 18AWG/2C
SJT 16AWG/2C
NISPT-1 18AWG/2C
NISPT-2 18AWG/2C

-------------------------------------------------------------------------



SVT 18AWG/2C
SVT 17AWG/2C
SVT 18AWG/2C(齿形)
SVT 17AWG/2C(齿形)
ST 18AWG/2C
ST 16AWG/2C

-------------------------------------------------------------------------



SPT-1 18AWG/3C
SPT-2 18AWG-16AWG/3C
SPT-3 18AWG-16AWG/3C
SVT 18AWG- 17AWG/3C
SVT 18AWG-17AWG/3C(齿形)
ST 18AWG-16AWG/3C
SJT  18AWG-16AWG/3C

-------------------------------------------------------------------------



SVT 18AWG/3C
SVT 17AWG/3C
SVT 18AWG/3C(齿形)
SVT 17AWG/3C(齿形)
ST 18AWG/3C
ST 16AWG/3C
SJT  16AWG/3C
SJT  18AWG/3C

-------------------------------------------------------------------------



五.英国电源线标准及所用插头规格

-------------------------------------------------------------------------



H03VV-F 3G0.5mm2
H03VV-F 3G0.75mm2
H05VV-F 3G0.75mm2
H05VV-F 3G1.0mm2
H05VV-F 3G1.5mm2




六.南非电源线标准及所用插头规格

-------------------------------------------------------------------------



H03VV-F 3G0.75mm2
H05VV-F 3G0.75mm2
H05VV-F 3G1.0mm2
H05VV-F 3G1.5mm2

-------------------------------------------------------------------------



七.日本电源线标准及所对应插头规格

-------------------------------------------------------------------------





VFF 2X0.75mm2 7A125V
VCTF 2X0.75mm2 7A125V
VCTFK 2X0.75mm2 7A125V

-------------------------------------------------------------------------





八.以色列电源线标准及所用插头规格

-------------------------------------------------------------------------



H03VV-F 3G0.75mm2
H05VV-F 3G0.75mm2
H05VV-F 3G1.0mm2
H05VV-F 3G1.5mm2

-------------------------------------------------------------------------
