光电鼠标原理

光电鼠标原理

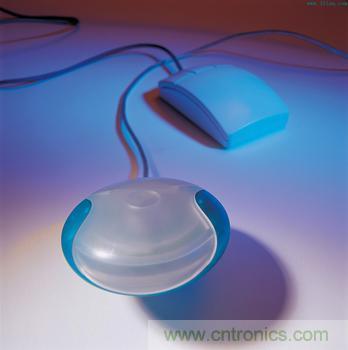

光电鼠标
光电鼠标

在计算机广泛应用的今天,光电鼠标的重要性是不言而喻的。众所周知,光电鼠标是通过红外线或激光检测鼠标器的一种硬件设备,下面我将为大家讲解光电鼠标的相关内容,重点说明光电鼠标的工作原理和分析光电鼠标常见的故障。

光电鼠标内部有一个发光二极管,通过它发出的光线,可以照亮光电鼠标底部表面(这是鼠标底部总会发光的原因)。此后,光电鼠标经底部表面反射回的一部分光线,通过一组光学透镜后,传输到一个光感应器件(微成像器)内成像。这样,当光电鼠标移动时,其移动轨迹便会被记录为一组高速拍摄的连贯图像,被光电鼠标内部的一块专用图像分析芯片(DSP,即数字微处理器)分析处理。该芯片通过对这些图像上特征点位置的变化进行分析,来判断鼠标的移动方向和移动距离,从而完成光标的定位。

光电鼠标器是通过红外线或激光检测鼠标器的位移,将位移信号转换为电脉冲信号,再通过程序的处理和转换来控制屏幕上的光标箭头的移动的一种硬件设备。光电鼠标的光电传感器取代了传统的滚球。这类传感器需要与特制的、带有条纹或点状图案的垫板配合使用。

红外线散射之光斑照射粒子带发光半导体及光电感应器之光源脉冲信号传感器光电鼠标器是通过检测鼠标器的位移,将位移信号转换为电脉冲信号,再通过程序的处理和转换来控制屏幕上的光标箭头的移动的一种硬件设备。光电鼠标的光电传感器取代了传统的滚球。这类传感器需要与特制的、带有条纹或点状图案的垫板配合使用。

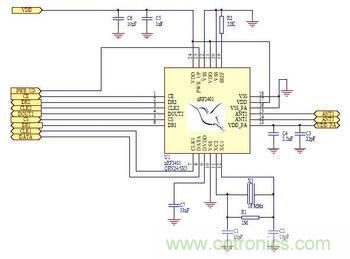

光电鼠标工作原理图

光电鼠标工作原理图
光电鼠标工作原理图

光电鼠标组成

光电鼠标通常由以下部分组成:光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。

光电鼠标常见故障

敏度变差是光电鼠标的常见故障,具体表现为移动鼠标时,光标反应迟钝,不听指挥。

故障原因及解决方法是:

1)发光管或光敏元件老化:光电鼠标的核心IC内部集成有一个恒流电路,将发光管的工作电流恒定在约50mA,高档鼠标一般采用间歇采样技术,送出的电流是间歇导通的(采样频率约5KHz), 可以在同样功耗的前提下提高检测时发光管的功率,故检测灵敏度高。有些厂家为了提高光电鼠标的灵敏度,人为加大了发光二极管的工作电流,增大发射功能。这样会导致发光二极管较早老化。在接收端,如果采用了质量不高的光敏三极管,工作时间长了,也会自然老化,导致灵敏度变差。此时,只有更换型号相同的发光管或光敏管。

2)光电接收系统偏移,焦距没有对准。

光电鼠标使用光电传感器替代机械鼠标中的机械元件,因而维修方法具有独特性。光电鼠标故障的90%以上为断线、按键接触不良、光学系统脏污造成,少数劣质产品也常有虚焊和元件损坏的情况出现。

3)鼠标定位不准

故障表现为鼠标位置不定或经常无故发生飘移,故障原因主要有:

(1)外界的杂散光影响。现在有些鼠标为了追求漂亮美观外壳的透光性太好,如果光路屏蔽不好,再加上周围有强光干扰的话,就很容易影响到鼠标内部光信号的传输,而产生的干扰脉冲便会导致鼠标误动作。

(2)电路中有虚焊的话,会使电路产生的脉冲混入造成干扰,对电路的正常工作产生影响。此时,需要仔细检查电路的焊点,特别是某些易受力的部位.发现虚焊点后,用电烙铁补焊即可。

(3)晶振或IC质量不好,受温度影响,使其工作频率不稳或产生飘移,此时,只能用同型号、同频率的集成电路或晶振替换。

综上所述,许多故障鼠标修理都要注意一些事项,比如在鼠标故障时都需要打开鼠标外壳进行修理,此时需要卸下底部的螺丝,如果卸下了可见螺丝还不能打开鼠标,那么千万不要硬撬,检查一下标签或保修贴下是否还有隐藏的螺丝,有些鼠标连结处还有塑料倒钩,拆卸时更要小心。希望本文对各位读者有比较大的参考价值。
