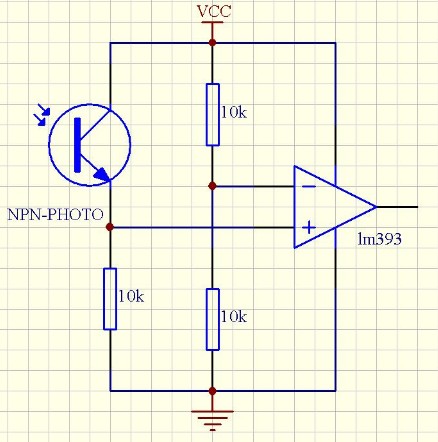

光电开关原理图二

光电开关

光电开关(光电传感器)是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路选通电路,从而检测物体有无的。物体不限于金属,所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器,工业中经常用它来记数机械臂的运动次数。

光电开关的特点

MGK系列光电开关是现代微电子技术发展的产物,是HGK系列红外光电开关的升级换代产品。与以往的光电开关相比具有自己显著的特点: ●具有自诊断稳定工作区指示功能,可及时告知工作状态是否可靠;
●对射式、反射式、镜面反射式光电开关都有防止相互干扰功能,安装方便;
●对ES外同步(外诊断)控制端的进行设置可在运行前预检光电开关是否正常工作。并可随时接受计算机或可编程控制器的中断或检测指令,外诊断与自诊断的适当组合可使光电开关智能化;
●响应速度快,高速光电开关的响应速度可达到0.1ms,每分钟可进行30万次检测操作,能检出高速移动的微小物体;
●采用专用集成电路和先进的SMT表面安装工艺,具有很高的可靠性;
●体积小(最小仅20×31×12mm)、重量轻,安装调试简单,并具有短路保护功能。

光电开关原理

光电开关原理

       如图所示是反射式光电开关的工作原理框图。图中,由振荡回路产生的调制脉冲经反射电路后,由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时,被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号,再经放大器放大和同步选通整形,然后用数字积分或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。

光电开关一般都具有良好的回差特性,因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态,从而可使其保持在稳定工作区。同时,自诊断系统还可以显示受光状态和稳定工作区,以随时监视光电开关的工作。

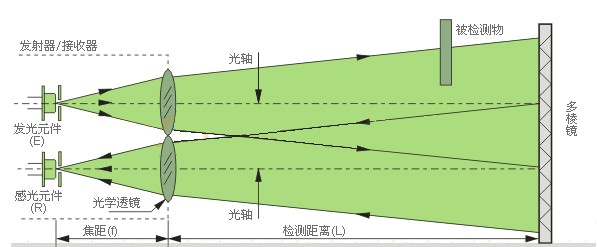

       光电开关(光电传感器)是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路选通电路,从而检测物体有无的。物体不限于金属,所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。工作原理如图1所示。多数光电开关选用的是波长接近可见光的红外线光波型。
