D类功放

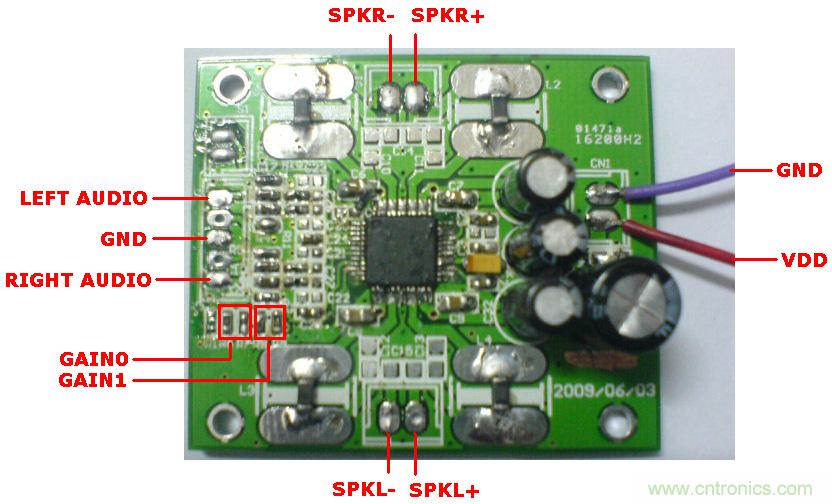

D类功放指的是D类音频功率放大器（有时也称为数字功放）。通过控制开关单元的ON/OFF，驱动扬声器的放大器称D类放大器。D类放大器首次提出于1958年，近些年已逐渐流行起来。已经问世多年，与一般的线性AB类功放电路相比，D类功放有效率高、体积小等特点。

D类功放基本结构

第1部分就是D类功放，这是一个脉冲控制的大电流开关放大器，把比较器输出的PWM信号变成高电压、大电流的大功率PWM信号。能够输出的最大功率有负载、电源电压和晶体管允许流过的电流来决定。

第2部分为调制器，最简单的只需用一只运放构成比较器即可完成。把原始音频信号加上一定直流偏置后放在运放的正输入端，另通过自激振荡生成一个三角形波加到运放的负输入端。当正端上的电位高于负端三角波电位时，比较器输出为高电平，反之则输出低电平。若音频输入信号为零、直流偏置三角波峰值的1/2，则比较器输出的高低电平持续的时间一样，输出就是一个占空比为1：1的方波。当有音频信号输入时，正半周期间，比较器输出高电平的时间比低电平长，方波的占空比大于1：1；负半周期间，由于还有直流偏置，所以比较器正输入端的电平还是大于零，但音频信号幅度高于三角波幅度的时间却大为减少，方波占空比小于 1：1。这样，比较器输出的波形就是一个脉冲宽度被音频信号幅度调制后的波形，称为PWM（Pulse Width Modulation脉宽调制）或PDM（Pulse Duration Modulation脉冲持续时间调制）波形。音频信息被调制到脉冲波形中。

第3部分需把大功率PWM波形中的声音信息还原出来。方法很简单，只需要用一个低通滤波器。但由于此时电流很大，RC结构的低通滤波器电阻会耗能，不能采用，必须使用LC低通滤波器。当占空比大于1：1的脉冲到来时，C的充电时间大于放电时间，输出电平上升；窄脉冲到来时，放电时间长，输出电平下降，正好与原音频信号的幅度变化相一致，所以原音频信号被恢复出来。


D类功放的原理

调制电路也是D类功放的一个特殊环节。要把20KHz以下的音频调制成PWM信号，三角波的频率至少要达到200KHz。频率过低达到同样要求的THD标准，对无源LC低通滤波器的元件要求就高，结构复杂。频率高，输出波形的锯齿小，更加接近原波形，THD小，而且可以用低数值、小体积和精度要求相对差一些的电感和电容来制成滤波器，造价相应降低。但此时晶体管的开关损耗会随频率上升而上升，无源器件中的高频损耗、射频的聚肤效应都会使整机效率下降。更高的调制频率还会出现射频干扰，所以调制频率也不能高于1MHz。

同时，三角波形的形状、频率的准确性和时钟信号的抖晃都会影响到以后复原的信号与原信号不同而产生失真。所以要实现高保真，出现了很多与数字音响保真相同的考虑。

D类功放设计考虑的角度与AB类功放完全不同。此时功放管的线性已没有太大意义，更重要的开关响应和饱和压降。由于功放管处理的脉冲频率是音频信号的几十倍，且要求保持良好的脉冲前后沿，所以管子的开关响应要好。另外，整机的效率全在于管子饱和压降引起的管耗。所以，饱和管压降小不但效率高，功放管的散热结构也能得到简化。若干年前，这种高频大功率管的价格昂贵，在一定程度上限制了D类功放的发展。现在小电流控制大电流的MOSFET已普遍运用于工业领域，特别是近年来UHC MOSFET已在Hi-Fi功放上应用，器件的障碍已经消除。

还有一个与音质有很大关系的因数就是位于驱动输出与负载之间的无源滤波器。该低通滤波器工作在大电流下，负载就是音箱。严格地讲，设计时应把音箱阻抗的变化一起考虑进去，但作为一个功放产品指定音箱是行不通的，所以D类功放与音箱的搭配中更有发烧友驰骋的天地。实际证明，当失真要求在0.5%以下时，用二阶Butterworth最平坦响应低通滤波器就能达到要求。如要求更高则需用四阶滤波器，这时成本和匹配等问题都必须加以考虑。
