共模电感

发布时间:1970-01-01

共模电感

共模电感(Common mode Choke),也叫共模扼流圈,常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中,共模电感也是起EMI滤波的作用,用于抑制高速信号线产生的电磁波向外辐射发射。

漏感和差模电感

对理想的电感模型而言,当线圈绕完后,所有磁通都集中在线圈的中心内。但通常情况下环形线圈不会绕满一周,或绕制不紧密,这样会引起磁通的泄漏。共模电感有两个绕组,其间有相当大的间隙,这样就会产生磁通泄漏,并形成差模电感。因此,共模电感一般也具有一定的差模干扰衰减能力。
在滤波器的设计中,我们也可以利用漏感。如在普通的滤波器中,仅安装一个共模电感,利用共模电感的漏感产生适量的差模电感,起到对差模电流的抑制作用。有时,还要人为增加共模扼流圈的漏电感,提高差模电感量,以达到更好的滤波效果。

共模电感工作原理

为什么共模电感能防EMI?要弄清楚这点,我们需要从共模电感的结构开始分析。
共模电感的滤波电路,La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上,匝数和相位都相同(绕制反向)。这样,当电路中的正常电流流经共模电感时,电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消,此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼);当有共模电流流经线圈时,由于共模电流的同向性,会在线圈内产生同向的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果,以此衰减共模电流,达到滤波的目的。
共模电感
共模电感工作原理图

事实上,将这个滤波电路一端接干扰源,另一端接被干扰设备,则La和C1,Lb和C2就构成两组低通滤波器,可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入,又可以衰减线路自身工作时产生的EMI信号,能有效地降低 EMI干扰强度。

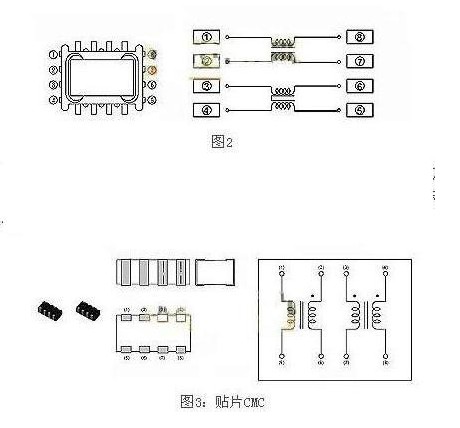

现在国内生产的一种小型共模电感,采用高频之杂讯抑制对策,共模扼流线圈结构,讯号不衰减,体积小、使用方便,具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器... 等。
还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心,双线并绕,杂讯抑制对策佳,高共模噪音抑制和低差模噪声信号抑制,低差模噪声信号抑制干扰源,在高速信号中难以变形,体积小、具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的 USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号...等。

共模电感有什么作用?

共模电感(Common mode Choke),也叫共模扼流圈。

性能特点:

具有极高的初始导磁率,在地磁场下具有大的阻抗和插入损耗,对若干扰具有极好的抑制作用,在较宽的频率范围内呈现出无共振插入损耗特性。

高初始导磁率:是铁氧体的5-20倍,因而具有更大的插入损耗,对传导干扰的抑制作用远大于铁氧体。

高饱和磁感应强度:比铁氧体高2-3倍。在电流强干扰的场合不易磁化到饱和。

卓越的温度稳定性:较高的居里温度,在有较大温度波动的情况下,合金的性能变化率明显低于铁氧体,具有优良的稳定性,而且性能的变化接近于线性。

灵活的频率特性:而且更加灵活地通过调整工艺来得到所需要的频率特性。通过不同的制造工艺,配合适当的线圈炸熟可以得到不同的阻抗特性,满足不同波段的滤波要求,使其阻抗值大大高于铁氧体。

应用范围:

电网共模干扰滤除

电子设备和电子仪器抗冲击干扰
