三相异步电动机接线图

三相绕组由三个彼此独立的绕组组成，且每个绕组又由若干线圈连接而成。每个绕组即为一相，每个绕组在空间相差120°电角度。线圈由绝缘铜导线或绝缘铝导线绕制。中、小型三相电动机多采用圆漆包线，大、中型三相电动机的定子线圈则用较大截面的绝缘扁铜线或扁铝线绕制后，再按一定规律嵌入定子铁心槽内。定子三相绕组的六个出线端都引至接线盒上，首端分别标为U1, V1, W1 ，末端分别标为U2, V2, W2 。这六个出线端在接线盒里的排列如图4.3所示，可以接成星形或三角形。
（a）星形连接   （b）三角形连接

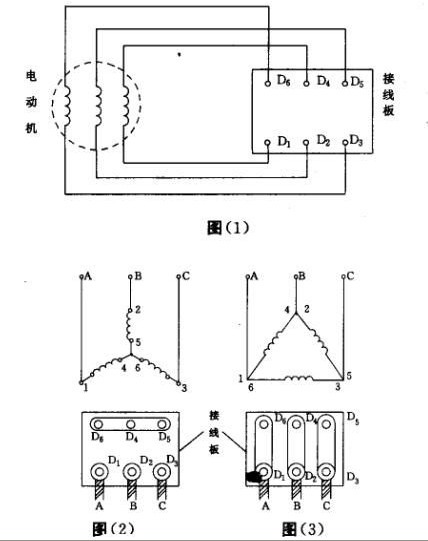

三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。 一头叫做首端 ，另一头叫末端。规定第一相绕组首端用D?1表示，末端用D?4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头 引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。

三相定子绕组 的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来， 即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流 电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。而三角形接法则是 将第一相绕组的首端D?1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的 首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第 二相绕组的末端D5相连接，再接入第三相电源。即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图 (3)所示。

一台电 动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相 定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一 起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发 生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过 大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
