谐振电容,谐振电容器

谐振电容,谐振电容器

谐振电容

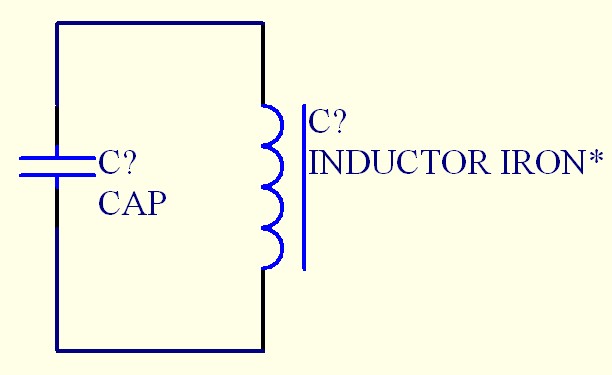

谐振电容示意图

在含有电容和电感的电路中,如果电容和电感并联,可能出现在某个很小的时间段内:电容的电压逐渐升高,而电流却逐渐减少;与此同时电感的电流却逐渐增加,电感的电压却逐渐降低。而在另一个很小的时间段内:电容的电压逐渐降低,而电流却逐渐增加;与此同时电感的电流却逐渐减少,电感的电压却逐渐升高。电压的增加可以达到一个正的最大值,电压的降低也可达到一个负的最大值,同样电流的方向在这个过程中也会发生正负方向的变化,此时我们称为电路发生电的振荡。

电容器放电,电感开始有有一个逆向的反冲电流,电感充电;当电感的电压达到最大时,电容放电完毕,之后电感开始放电,电容开始充电,这样的往复运作,称为谐振。而在此过程中电感由于不断的充放电,于是就产生了电磁波。
电路振荡现象可能逐渐消失,也可能持续不变地维持着。当震荡持续维持时,我们称之为等幅振荡,也称为谐振。
谐振时间电容或电感两锻电压变化一个周期的时间称为谐振周期,谐振周期的倒数称为谐振频率。所谓谐振频率就是这样定义的。它与电容C和电感L的参数有关,即:f=1/√LC。
C是电容、L是电感。

附加:

谐振电容与滤波电容一般都能引起大家的联想,那谐振电容与滤波电容到底有什么区别呢?

电容本身没区别,区别在于电路,电容与电感串联谐振后,在电阻、电容、电感串联电路中,出现电源、电压、电流同相位现象,叫做串联谐振,其特点是:电路呈纯电阻性,电源、电压和电流同相位,电抗X等于0,阻抗Z等于电阻R,此时电路的阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称电压谐振。
并联谐振:在电阻、电容、电感并联电路中,出现电路端电压和总电流同相位的现象,叫做并联谐振,其特点是:并联谐振是一种完全的补偿,电源无需提供无功功率,只提供电阻所需要的有功功率,谐振时,电路的总电流最小,而支路电流往往大于电路中的总电流,因此,并联谐振也叫电流谐振。

流二极管的单相导通性能,虽然阻挡了负(正)半周电流,使正向电流流过,但它的反向阻抗也还有几百千欧,还会有一小部分负向电流流过的,它与正向电流的一小部分电流组成交流信号电压,这个电压如果输入到音响放大器,将产生较大的交流嗡嗡声,进入其他电路,将严重干扰其它电路的正常工作,所以需要利用电容的隔直通交的性能将它直接短路入地,剩下的才是平滑的直流,并联小电容的用处是:在电源输入电路中,混杂着高频干扰,像雷电波,电器的火花干扰,还有电路自身产生的多次谐波,它们的频率较高,速度较快,由于整流管的低频特性的限制,和较大滤波电容的反应速度关系,还会通过整流器、滤波电容到达输出回路,对直流用电设备照成损害,所以必须用适合这个频段的电容(0.1-0.01μf)将其滤去。
