双极开关
双极开关是什么呢? 其实双级开关就是两个翘板的开关,有叫双刀开关。双极开关控制二个支路,是对应单极(单刀)开关来说的,对于照明电路来说,双极开关可以同时切断火线和零线,在使用中更安全。

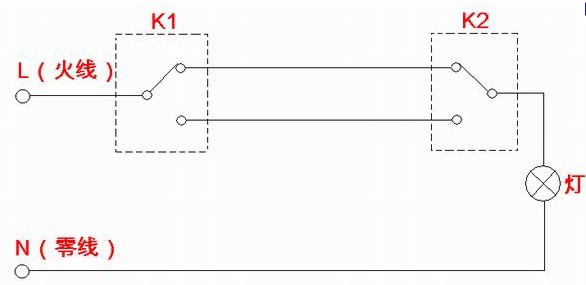

双极开关电路图:

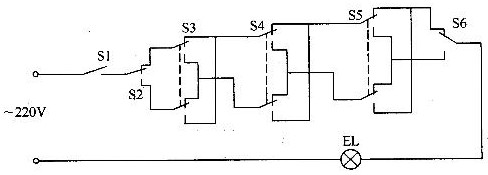

双极开关图一
双极开关图二
为了让我们进一步了解双极开关,我们再来将双极开关与双联开关对比分析一下:
双极开关和双联开关是两种不同的含义、
双联开关有三个接点,如1 、2 、3 ,设1为公共点,那么有两种状态:1-2通1-3断或1-2断1-3通。三联开关有四个接点,如1 、2 、3、4 ,设1为公共点,那么有三种状态:1-2通其它断、1-3断其它断、1-4通其它断。多极类推。像选择开关之类。普通照明开关没有三联开关。
双极开关是两组触点,有四个接点,如1、2、3、4,也有两种状态:1-2通并且3-4通和1-2断并且 3-4断。三极开关有六个触点,如1、2、3、4、5、6,也只有两种状态:1-2通并且3-4通5-6也通,另一种状态是1-2断并且3-4断5-6也断。多极类推。像断路器,称单极,两极,三极。不能说两联三联。
还有多极多联开关,如收音机的波段开关,一般为三极三联开关,加调频更多。配电屏上用的三相双掷开关可称三极双联开关,单相双掷开关称为双刀双掷或双极双联开关。
双极开关和双联开关是两种不同的含义、
双联开关有三个接点,如1 、2 、3 ,设1为公共点,那么有两种状态:1-2通1-3断或1-2断1-3通。三联开关有四个接点,如1 、2 、3、4 ,设1为公共点,那么有三种状态:1-2通其它断、1-3断其它断、1-4通其它断。多极类推。像选择开关之类。普通照明开关没有三联开关。
双极开关是两组触点,有四个接点,如1、2、3、4,也有两种状态:1-2通并且3-4通和1-2断并且 3-4断。三极开关有六个触点,如1、2、3、4、5、6,也只有两种状态:1-2通并且3-4通5-6也通,另一种状态是1-2断并且3-4断5-6也断。多极类推。像断路器,称单极,两极,三极。不能说两联三联。
还有多极多联开关,如收音机的波段开关,一般为三极三联开关,加调频更多。配电屏上用的三相双掷开关可称三极双联开关,单相双掷开关称为双刀双掷或双极双联开关。
综上所述,本文已为讲解双极开关,相信大家对双极开关的认识越来越深入,希望本文能对各位读者有比较大的参考价值。
