【导读】TVS是一种瞬态抑制二极管，顾名思义，就是能够瞬间抑制高能量的二极管，结合压敏电阻可能比较好理解，这种二极管是一种钳位二极管，类似于稳压管，它也起到钳位作用，它的原理就是在反向电压作用下能将高瞬态能量迅速降至最低值，将电压钳位到一定值，从而保护后级元器件或者对ESD敏感的设备。
TVS是一种瞬态抑制二极管，顾名思义，就是能够瞬间抑制高能量的二极管，结合压敏电阻可能比较好理解，这种二极管是一种钳位二极管，类似于稳压管，它也起到钳位作用，它的原理就是在反向电压作用下能将高瞬态能量迅速降至最低值，将电压钳位到一定值，从而保护后级元器件或者对ESD敏感的设备。虽然TVS管类似于稳压二极管，但是两者也不完全一样，就比如PN结，TVS二极管比稳压二极管组成的PN结面积大，因此它能承受的反向电流也就比稳压二极管的大，TVS二极管正向浪涌电流甚至能达到上百安，例如对于TVS二极管5KP54，它的最大脉冲电流可达到50A，这是稳压二极管不能比拟的，另外TVS二极管瞬时脉冲功率高达千瓦级别，而稳压二极管功率一般也就几瓦。

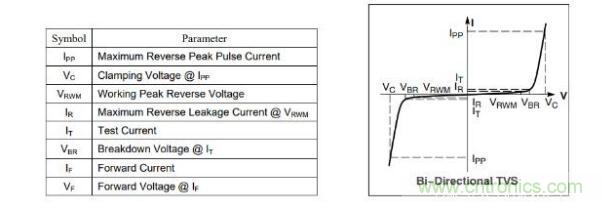

TVS二极管特性曲线图
如图的电压－电流曲线图，是不是有点熟悉，是的，类似于稳压二极管的曲线图，对于TVS二极管我们很多时候是关注它能工作的钳位电压，当电流达到一定值，也就是能达到使TVS二极管最小击穿电压VBR时，到达最大箝位电压VC时候处于峰值，也就是TVS两端出现的最大电压值。
TVS二极管应用

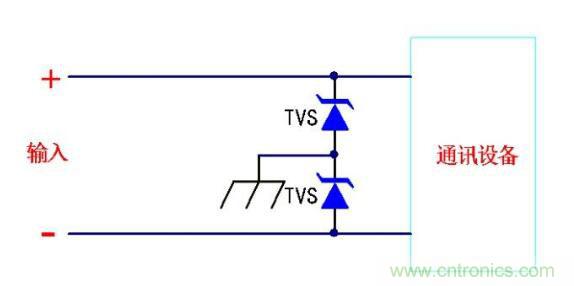

TVS瞬态抑制二极管不仅可以用于直流，也可以用于交流，广泛用于各类消费类电子设备ESD防护、家用电器防雷、通讯设备、电源、计算机系统、UPS系统等。如下图是在通讯设备方面的应用，对于ESD比较敏感的通讯设备采用TVS二极管，注意系统要良好地接地。
