电容的分类以及电解电容和电容的区别

发布时间:2021-05-13

【导读】电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电容式如何分类的?
基于电容的材料特性,其可分为以下几大类:

1、铝电解电容
电容容量范围为0.1uF--22000uF,高脉动电流、长寿命、大容量的不二之选,广泛应用于电源滤波、解藕等场合。

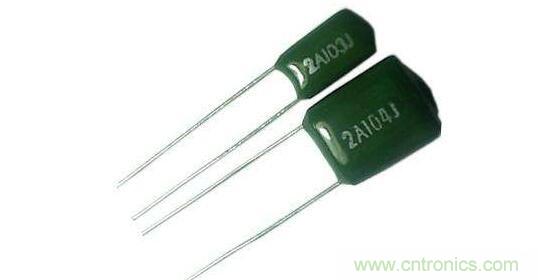

2、薄膜电容
电容容量范围为0.1pF--10uF,具有较小公差、较高容量稳定性及极低的压电效应,因此是X、Y安全电容、EMI/EMC的首选。

3、钽电容
电容容量范围为2.2uF--560uF,低等效串联电阻(ESR)、低等效串联电感(ESL)。脉动吸收、瞬态响应及噪声抑制都优于铝电解电容,是高稳定电源的理想选择。

4、陶瓷电容
电容容量范围为0.5pF--100uF,独特的材料和薄膜技术的结晶,迎合了当今“更轻、更薄、更节能”的设计理念。

5、超级电容
电容容量范围为0.022F--70F,极高的容值,因此又称做“金电容”或者“法拉电容”。主要特点是:超高容值、良好的充/放电特性,适合于电能存储和电源备份。缺点是耐压较低,工作温度范围较窄。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电解电容和普通电容区别:
电解电容器
电解电容器一般有正、负极之分,即具有极性。因此在电路中使用时正、负极不能接错。现在已经可以制造无极性的或用于交流电路的电解电容器,称为双极性电解电容或无极性电解电容。在外加电压的作用下,由于某种原因而引起局部损坏的器件,具有自行修补的作用,这种现象叫做电解电容的自愈。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电容的分类以及电解电容和电容的区别

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

铝电解电容的损耗较大,温度、频率特性差,限制了在交流电路中的应用。

三. 钽电解电容器:
钽电解电容是用金属钽作电极、氧化钽作介质的电容器。特点是:化学稳定性高,额定耐压高,耐高温性能好,机械强度高,体积小。常用CA标志,其容量从0.47uF到1000uF,额定耐压主要有6.3V、10V、16V、63V几种。性能远优于铝电解电容,但价格比较贵。

其它的电解电容还有铌电解电容,性能更优,体积更小。钛电解电容、钽-铌电解电容。

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电容的分类以及电解电容和电容的区别

四. 微型电容器:
1. 片状陶瓷电容器:即表贴电容器。容量范围为1pF~47800pF,耐压为25V、50V。封装安装尺寸和表贴电阻一样。

2. 片状钽电容器:体积小、容量大。焊接时温度限制在280℃以下,时间小于10S。其容量范围为0.1uF~100uF,直流工作电压为4~50V,常用的耐压为16V、35V等。

3. 双电层电解电容:介于电池和电容之间,具有超大容量,被称为超级电容器。一般只能用于直流或低频条件下,经常作为储能元件使用。

4. 半导体电容器:

电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电容的分类以及电解电容和电容的区别

五. 微调电容器和可变电容器:
1. 微调电容器也叫半可调电容器,其容量在5~45pF之间。其种类很多,常见的有下列几种:

1) 瓷介微调电容器:特点是耐磨、寿命长。
2) 管型微调电容器:又称为拉线微调电容器,一次性使用。常用于收音机。
3) 云母微调电容器:体积小,常用于收音机中。
电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。

电容的分类以及电解电容和电容的区别

4) 筒型微调电容器:结构复杂,精度高。
5) 薄膜介质微调电容器:和云母微调电容器结构相同,只是介质不同,体积更小。有双联产品。
6) 短波专用微调电容器:专门用于收音机的短波频段,变化范围小,只有2.2pF,但寿命长,为10000次以上。

电容的分类以及电解电容和电容的区别

3、肖特基二极管压降的测试方法常见误区

部分用户因受测试仪器的限制而直接用万用表测试,虽然万用表有测试二极管的这一档,但其输出电流只有一两个毫安,其测试的读数并不是“内阻”,而是在电流为毫安级时的压降,并且,用这种方法测试每一批肖特基二极管压降时显示的读数可能会偏差很大,肖特基二极管通常工作电流是安培级的,两者相差千倍。
