2.磁致弹性位移传感器

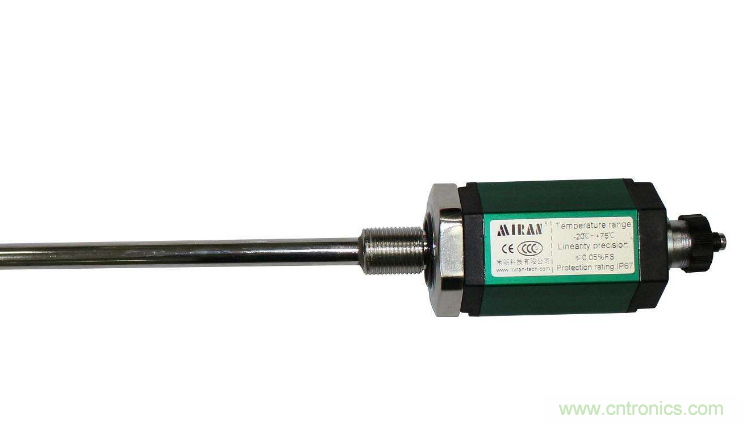

磁致弹性位移传感器是由不锈钢（测杆），磁致弹性线（活络元件-波导线），可移浮子（内有耐久磁铁）等有些构成。测杆磁致弹性液位计工作时，电路有些将在波导 丝上鼓舞出脉冲电流，该电流沿波导丝传达时会在波导丝周围发生脉冲电流磁浮子场。在磁致弹性液位计测杆外配有一浮子，此浮子可以沿测杆随液位的改动而上下移动。在浮子内部有一组耐久的磁环。当脉冲磁环磁场电流磁场与浮子发生的磁环磁场相遇时，浮子周围的磁场发生改脉冲电流磁场变然后使得由磁致弹性材料做成 的导波丝在浮子地址的方位发生波导丝一个改动波脉冲，这个脉冲以固定的速度沿波导丝传回。通过测量脉冲电流与改动波的时间差可以精确地判定浮子地址的位 置，即液面的方位。表面由一个电路单元、一套防爆外壳和杆式传感元件构成，传感器有多种类型可选。





3.LVDT位移传感器

LVDT位移传感器是依据变压器原理，通过一次线圈与二次线圈弱电磁藕合，使得铁芯的位移改动量与输出电信号（电压或电流）改动量呈精密线性联络，可以直接把机械改动量转变为标准电信号供给电脑数据搜集或PLC进行进程控制.LVDT位移传感器产品是将传感器线圈和电子线路设备在一个不锈钢管里，完结了机电一体化，具有较强的抗干扰才干。该系列产品具有行程大、精度高、安稳性好、设备运用方便等利益。是位移、距离、伸长、移动、厚度、振动、胀大、液位、紧缩，应变等等物理量的查看和分析的有力东西。





4.拉绳位移传感器

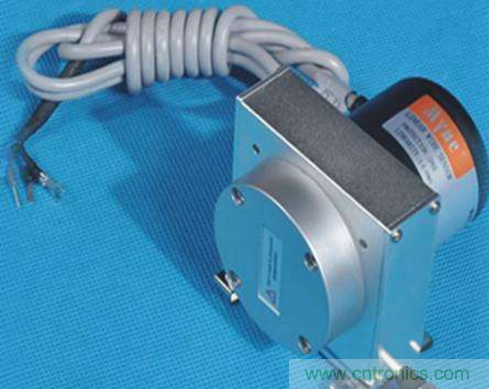

拉绳位移传感器又称拉绳传感器。它是一种新式而简练的长度位移传感器，用途非常广泛，具有结构紧凑、测量行程长、设备空间标准小、测量精度高，可靠性好，寿命长，维护少等利益。其他，拉绳位移传感器设备运用方便，适宜许多危险场合运用，广泛运用与测量领域。





5.栅位移传感器

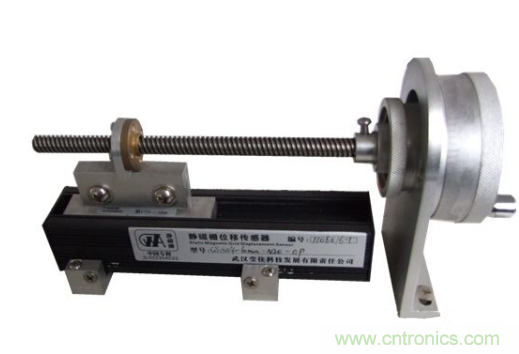

光栅位移传感器（俗称光栅尺），是运用光栅的光学原理工作的测量反响设备。光栅位移传感器常常运用于机床与现在加工基地以及测量仪器等方面，可用作直线位移或许角位移的查看。其测量输出的信号为数字脉冲，具有查看规划大，查看精度高，照应速度快的特征。例如，在数控机床中常用于对工件的坐标进行查看，来调查和跟踪走刀过失，以起到一个赔偿的运动过失的作用。





位移传感器种类：



根据运动方式分类：

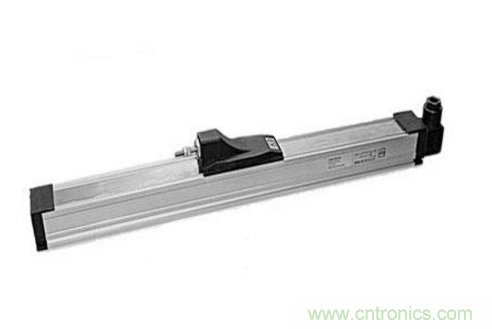

直线位移传感器：直线位移传感器的功能在于把直线机械位移量转换成电信号。#FormaTImgID_0#位移传感器（图8）为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。

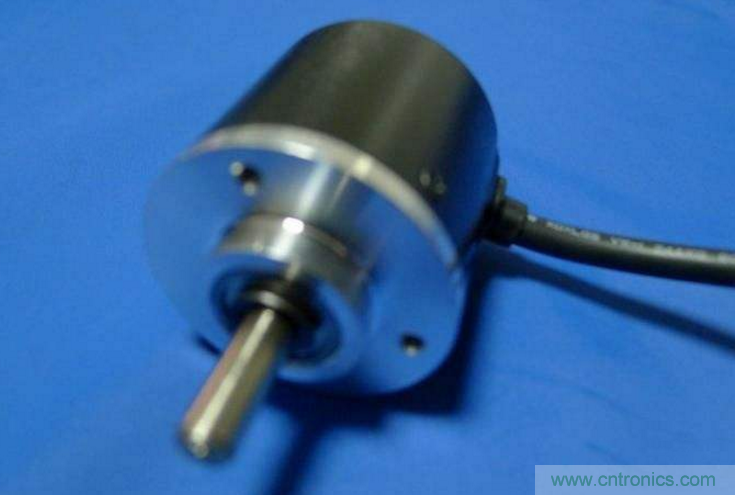

角度位移传感器：角度位移传感器应用于障碍处理：使用角度传感器来控制你的轮子可以间接的发现障碍物。原理非常简单：如果马达角度传感器构造运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它：在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。





根据材质分类：

霍耳式位移传感器：它的测量原理是保持霍耳元件（见半导体磁敏元件）的激励电流不变，并使其在一个梯度均匀的磁场中移动，则所移动的位移正比于输出的霍耳电势。磁场梯度越大，灵敏度越高；梯度变化越均匀，霍耳电势与位移的关系越接近于线性。图2中是三种产生梯度磁场的磁系统：a系统的线性范围窄，位移Z=0时，霍耳电势≠0；b系统当Z《2毫米时具有良好的线性，Z=0时，霍耳电势=0；c系统的灵敏度高，测量范围小于1毫米。图中N、S分别表示正、负磁极。霍耳式位移传感器的惯性小、频响高、工作可靠、寿命长，因此常用于将各种非电量转换成位移后再进行测量的场合。



光电式位移传感器：它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。特点是属于非接触式测量，并可进行连续测量。光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。
