碳膜电阻的工艺流程

发布时间:2020-11-13

【导读】碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂复于绝缘基体上,经加热聚合而成。气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。

碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂复于绝缘基体上,经加热聚合而成。气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。碳膜电阻成本较低,电性能和稳定性较差,一般不适于作通用电阻器。但由于它容易制成高阻值的膜,所以主要用作高阻高压电阻器。其用途同高压电阻器。

碳膜电阻的工艺流程

碳膜电阻器的引线链接方式有领带式引线、不接引线和轴向引线等方式。

碳膜电阻器的额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。阻值范围为1Ω~10MΩ。

碳膜电阻器主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。

碳膜电阻的制作过程
碳膜电阻的原材料是保证其质量稳定的一个非常重要的因素,特别是电阻的主体材料--碳棒。一个好的碳棒做出来的产品其质量的稳定性很关键。那么碳膜电阻是如何被制造出来的呢?

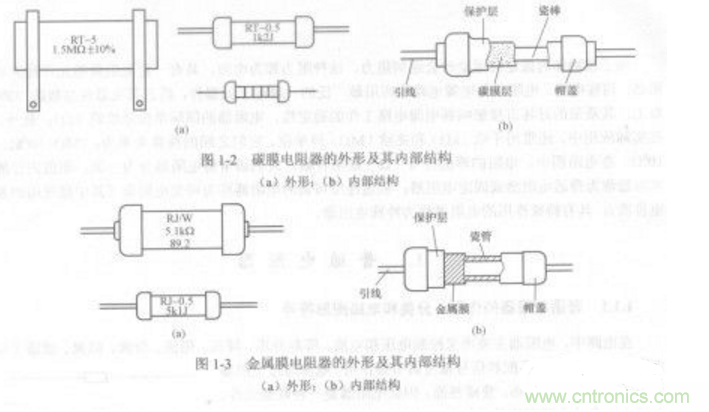

碳膜电阻主要是由:碳棒、帽子、引线、色环组成的。

碳膜电阻的工艺流程

下面我跟大家介绍一下,碳膜电阻其中的部分材料:碳棒

我们日常生活中常用的普通干电池大家都见过的,都清楚干电池里面常有黑色粉末和一根黑色的棒状物,那粉末的主要成分是碳和其它化合物,黑色的棒状物就是叫做碳棒。碳膜电阻里面也有碳棒,碳棒是碳膜电阻的主要组成部分。碳棒的好坏直接影响到电阻的质量稳定。

碳棒主要成分为石墨。碳棒分为圆形碳棒、矩形碳棒、连接碳棒、中空碳棒、石墨碳棒等各种规格碳弧气刨碳棒,圆形碳棒主要用于焊缝的清根、背面开槽及清除焊接缺陷等。矩形碳棒用于刨除构件上残留的临时焊道和焊疤、清除焊缝的余高以及碳弧切割。

碳膜电阻通常是用圆形碳棒做成的,在碳棒上开槽刻度电阻的阻值以后两边套上帽子,焊接引线,再涂装和色环。这就是碳膜电阻的制作过程了,亲你知道吗?
