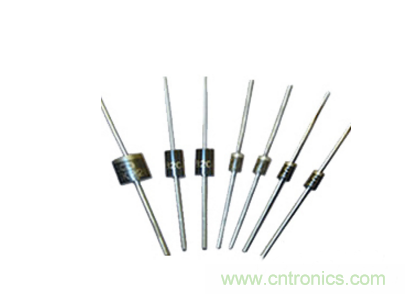

二、TVS管特性

TVS管由于它具有响应时间快、瞬态功率大、电容低、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小、易于安装等优点，目前已广泛应用于计算机系统、通讯设备、消费类电子、电源、家用电器等各个领域。





三、tvs管作用

TVS管是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点，目前已广泛应用于计算机系统、通信设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、 CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪声的抑制等各个领域。





四：TVS管的选取

计算选取时应注意以下几点：



① TVS额定反向关断电压VWM应大于或等于被保护电路的最大工作电压。



② 最小击穿电压VBR=VWM/KBR （其中，KBR=0.8～0.9）。



③ TVS的最大箝位电压VC应小于被保护电路的损坏电压，即VC=KC&TImes;VBR （其中，KC=1.3）。



④ 在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。



TVS管与压敏电阻器的比较：目前，国内不少需进行浪涌保护的设备上使用的是压敏电阻器。TVS管一般用于电快速瞬变脉冲群的防护，其特性比压敏电阻器优越得多，具体特性参数的比较下表所列。
