变频器接线图

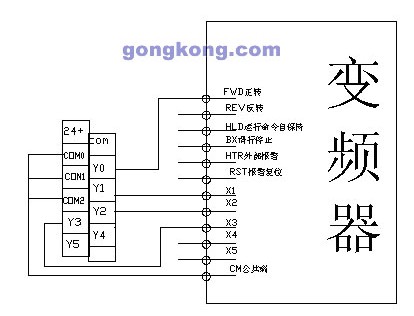

变频器接线图一

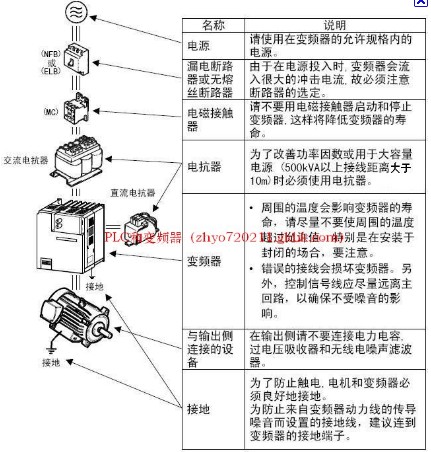

变频器接线图二

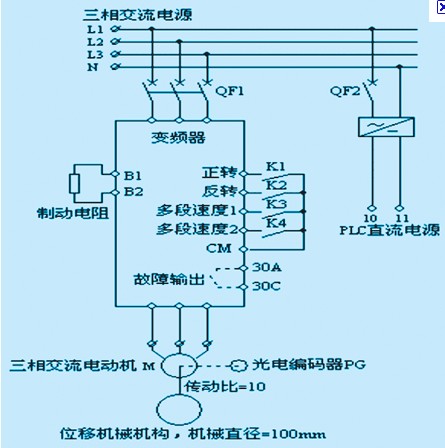

变频器接线图三
变频器接线图实战问题：
问：变频器水泵给水，远传压力表损快失灵，变频器有没有保护停车的功能？
电子元件技术网答：
处理的最佳办法当然是修复或更换压力传感器。如不能即时修复请将变频器频率设定在较低的能满足工况基本使用的频率。
变频器此时频率会飙升到设定值最低50Hz持续运转，泵压是否增高看用水量工况。自动停车时表现为泵压力增大到某种程度造成电机堵转，电机电流增大到变频器保护电流，变频器过流保护停止。如果此时变频器的保护电流大于电机的额定电流过多，比如变频器选配功率大于电机功率。电机就有烧坏的可能。
