如何看压敏电阻的型号?

发布时间:2020-08-04

【导读】压敏电阻种类多,型号多,面对星罗棋布的压敏电阻,如何选择合适型号的压敏电阻来为电路保驾护航呢?关于压敏电阻选型,您知道多少?

压敏电阻选型指南
压敏电阻种类多,型号多,面对星罗棋布的压敏电阻,如何选择合适型号的压敏电阻来为电路保驾护航呢?关于压敏电阻选型,您知道多少?

1)压敏电阻电压值要大于实际电路中的电压峰值,即连续施加在压敏电阻两端的电源电压,要小于压敏电阻规格书中的“最大持续工作电压值”;

2)压敏电阻的箝位电压要小于被保护设备承受的最大电压;

3)压敏电阻的标称放电电流要大于线路中可能出现的最大浪涌电流;

4)对于高频率传输信号的线路,电容要尽量的小;

5)要考虑使用环境,具体要求的浪涌电压情况;

6)压敏电阻虽然能够吸收很大的浪涌电能量,但是不能承受毫安级以上的持续电流,这点在过压保护时需要考虑。

压敏电阻选型事项
1)压敏电压的选择:在电路保护中,综合多方面因素,东沃电子根据多年的工作经验总结出,在交流电流中,要选用压敏电压为额定电压2.2~2.5倍的压敏电阻;在直流电路中,要选用压敏电压为直流电压额定值1.8~2倍的压敏电阻;

2)通流容量的选择:原理上是按照最大暂态浪涌电流来选择,但在实际应用过程中,要适当加大所选压敏电阻的通流容量。

3)固有寄生电容:压敏电阻有一个固有电容问题,根据外形尺寸和标称电压的不同,其值在数百至数千pF之间,不适合在高频场合下使用。同时,压敏电阻的瞬时功率较大,但平均持续功率却很小,因此,不能让压敏电阻长时间处于工作状态。

具体还需要根据电路设计需求来定夺,专业的事情找专业的人做,少走弯路。

如何看压敏电阻的型号?

如何看压敏电阻的型号?

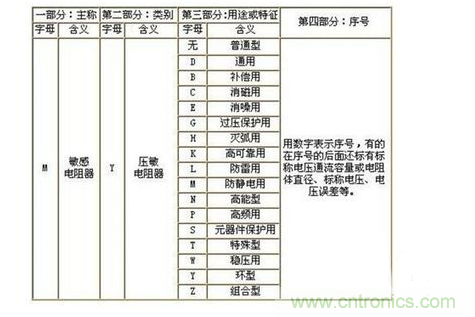

以东沃电子压敏电阻MYL1-1和MY31-270/3,其中的字母和数字分别代表什么呢?

第1个字母“M”表示主称,为敏感电阻器
第2个字母“Y”表示类别,敏感电阻器为压敏电阻器;
第3个字母表示用途或特征,
第4部分数字表示序号,有些压敏电阻序号后面还有标称电压、电压误差、电阻体直径等。

M—敏感电阻器,Y—压敏电阻器,L—防雷用,1-1—序号,所以MYL1-1是防雷用压敏电阻器;31—序号,270—标称电压270V,3—通流容量3KA,所以MY31-270/3是270V/3KA普通压敏电阻器。

如何看压敏电阻的型号?

压敏电阻,如何选厂家?

压敏电阻产品质量得到保障的前提条件是,采购要认准专业的供应厂商。那么,问题来了,如何从琳琅满目的压敏电阻厂家抉择出一家好的供应厂商呢?

一、看:看信息,不管是线上还是线下的,要带着敏锐的眼光和分析的头脑去筛选,全面了解压敏电阻行情、各品牌供应商情况,锁定几家有实力的供应商进行对比。

二、比:从技术水平、研发团队、生产基地、产品质量、管理体系、售后服务等方面一一对比分析

三、听:金杯银杯,不如老百姓的口碑,一家压敏电阻厂家好不好,多听听行业人士的评价,多听听采购商们的真实心声,好不好,实地考察才是王道;

四、试:申请样品试用,看所推荐型号的压敏电阻是否能够最大化保护电路的安全。

免责声明:本文为转载文章,转载此文目的在于传递更多信息,版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题,请电话或者邮箱联系小编进行侵删。
