石英晶体振荡器类型及特点

发布时间:2020-07-22

【导读】石英晶体振荡器广泛用于各种类型的振荡电路,例如现代电视,电脑计算机等。除了用于通信系统的频率发生器,用于数据处理设备的时钟信号,并为特定系统提供参考信号。具有高品质因数的石英晶体振荡器(谐振器和振荡电路)组成。

石英晶体振荡器广泛用于各种类型的振荡电路,例如现代电视,电脑计算机等。除了用于通信系统的频率发生器,用于数据处理设备的时钟信号,并为特定系统提供参考信号。具有高品质因数的石英晶体振荡器(谐振器和振荡电路)组成。振荡器的特性取决于晶体的质量,切割方向,晶体振荡器的结构和电路形式。 Songji Electronics的国际电工委员会(IEC)将石英晶体振荡器分为四类:普通晶体振荡器(TCXO),压控晶体振荡器(VCXO),温度补偿晶体振荡器(TCXO)和恒温控制晶体振荡器(OCXO)。目前,还有数字补偿晶体损伤振荡(DCXO)。

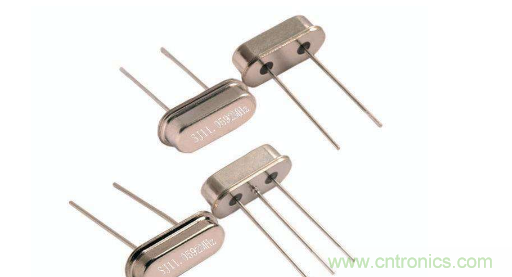

石英晶体振荡器类型及特点

石英晶体振荡器有许多电路形式。 常用的有两种:一种是连接在振荡电路中的石英晶体振荡器作为电感元件,称为并联晶体振荡器; 另一种是晶体用作串联谐振频率的串联短路元件,称为串联晶体。 振荡器。 什么是并联晶体振荡器? 这种晶体振荡器的原理与LC振荡器的原理相同。 它仅根据三点电路的组成原理将晶体连接到作为电感元件的振荡电路和晶体管。 串联晶体振荡器电路将晶体连接到正反馈支路。 当晶体以串联谐振频率工作时,其总电抗为零,等效为短路元件,这时犯困作用最强,满足振幅起振条件。

石英晶体振荡器类型及特点

石英晶体振荡器类型及特点

1、普通晶体振荡器(SPXO)可产生10 ^( - 5)~10 ^( - 4)量级的频率精度。标准频率为1-100MHZ,频率稳定度《100ppm。 SPXO不使用任何温度和频率补偿措施,并且价格低廉。它通常用作微处理器的时钟设备。封装尺寸范围为21x14x6mm至5x3.2x1.5mm。

2、压控晶体振荡器(VCXO)的精度约为10 ^( - 6)~10 ^( - 5),频率范围为1~30MHz。低容差振荡器的频率稳定性为+ 50ppm。通常用于锁相环。包装尺寸为14 x 10 x 3毫米。

3、温度补偿晶体振荡器(TCXO)使用温度敏感器件来补偿温度和频率。其频率精度约为10 ^( - 7)~10 ^( - 6),频率范围为1-60 MHz,频率稳定度在(+1)正负2.5 ppm范围内,封装尺寸来自30 x30x15 mm至11.4x9.6x3.9 mm。它通常用于手持电话,移动电话,双向无线通信设备等。

4、恒温控制晶体振荡器(OCXO)将晶振和振荡电路置于恒温箱内,以消除环境温度变化对频率的影响。 OCXO频率精度为10 ^( - 10)到10 ^( - 8)幅度,对于某些特殊应用甚至更高。频率稳定性是四种振荡器中最高的。
