角位移传感器的原理和作用

发布时间:2020-06-15

【导读】角位移传感器原理是位移传感器的一种型号,采用非接触式专利设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。

角位移传感器的原理
角位移传感器原理是位移传感器的一种型号,采用非接触式专利设计,与同步分析器和电位计等其它传统的角位移测量仪相比,有效地提高了长期可靠性。它的设计独特,在不使用诸如滑环、叶片、接触式游标、电刷等易磨损的活动部件的前提下仍可保证测量精度。

该原理的角度传感器是光栅的原理,当传感器的旋转,输出高电平和低电平脉冲,没有转动360度输出脉冲数是固定的。该光栅更为紧密,角度分辨率较高,但成本较高,实践是采样同轴双层光栅,排列在一个交错的方式,从而通过脉冲捕捉双边可以实现脉冲的双倍的影响。我们常说,1024线编码器,输出的旋转一周4096个脉冲,基本可以满足精度要求。

传感器采用特殊形状的转子和线绕线圈,模拟线性可变差动传感器(LVDT)的线性位移,有较高的可靠性和性能,转子轴的旋转运动产生线性输出信号,围绕出厂预置的零位移动±60(总共120)度。 此输出信号的相位指示离开零位的位移方向。转子的非接触式电磁耦合使产品具有无限的分辨率,即绝对测量精度可达到零点几度。

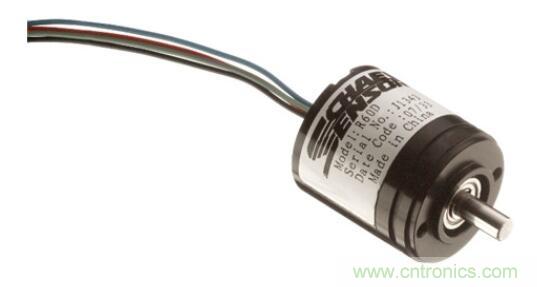

角位移传感器的原理和作用

角位移传感器作用
该传感器采用特殊形状的转子和线绕线圈,模拟线性可变差动传感器(LVDT)的线性位移,有较高的可靠性和性能,转子轴的旋转运动产生线性输出信号,围绕出厂预置的零位移动±60(总共120)度。 此输出信号的相位指示离开零位的位移方向。转子的非接触式电磁耦合使产品具有无限的分辨率,即绝对测量精度可达到零点几度。

角位移传感器采用高性能智能集成磁敏感元件,将机械转动或角位移转化为电信号输出,非接触测量。产品具有无触点、无噪声、高灵敏度、高重复性、接近无限转动寿命、高频响应特性好。环境适用性强,可用于水、油、汽、粉尘、高低温、振动冲击等恶劣工业使用环境。360°绝对位置测量,是替代光学编码器、旋转 变压器 、导电塑料电位器的理想产品。广泛应用于工业自动化的测量和监控系统,尤其适用于机械变化频繁,环境恶劣,要求传感器使用寿命长,可靠性高的场合。具体应用于航空、电子、机械、纺织、船舶、冶金等行业。
