陶瓷压力传感器工作原理及特点

发布时间:2020-05-13

【导读】抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等,可以和应变式传感器相兼容。

陶瓷压力传感器工作原理
抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等,可以和应变式传感器相兼容。

通过激光标定,传感器具有很高的温度稳定性和时间稳定性,传感器自带温度补偿0~70℃,并可以和绝大多数介质直接接触。

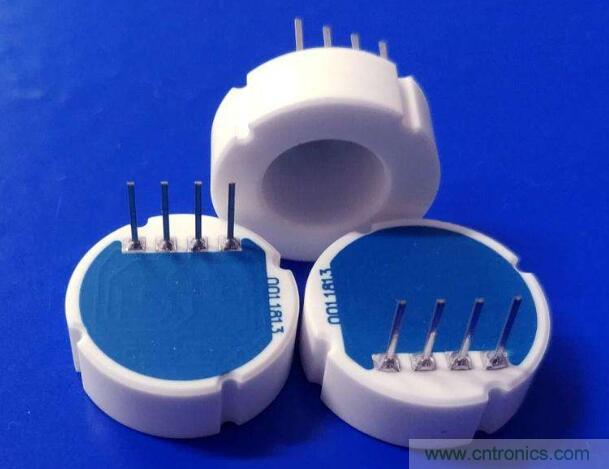

陶瓷压力传感器工作原理及特点
陶瓷压力传感器特点
坚固的陶瓷敏感膜片
零点、满量程激光标定
卓越的抗腐蚀、抗磨损性能
抗冲击、抗震动
高精度、高稳定性
宽的工作温度范围
体积小巧,易封装
最具竞争力的价格

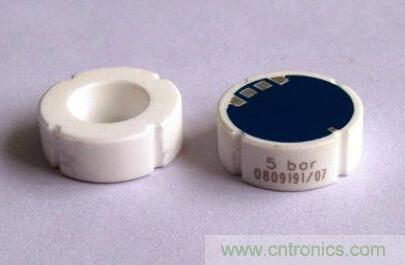

陶瓷压力传感器工作原理及特点

陶瓷压力传感器技术参数
供电电压:5~30VDC
桥臂电阻:11k±20%
量程范围:100kPa~60Mpa
响应时间:《1mS
综合误差(包括:线性、迟滞、重复性):0.2~0.4FS%
零点输出:0±0.2mV/V
满量程输出:2.0~4.8mV/V
温度特性(温补范围:0~70℃):±0.015 %FS/℃
稳定性:《0.2%FSO/年
工作温度:-40~135℃
抗绝缘性:》2kV
