【导读】热继电器工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。主要用来对异步电动机进行过载保护。

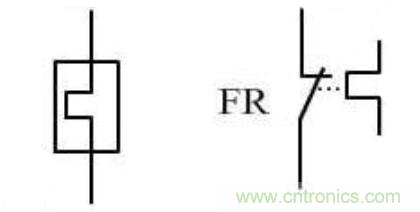

热继电器的电气符号
热继电器的电气符号一般表示为KH和FR。
热继电器工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。主要用来对异步电动机进行过载保护。
热继电器由发热元件、双金属片、触点及一套传动和调整机 构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。
热继电器的技术参数
额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V，380V，600V。
额定电流：热继电器的额定电流主要是指通过热继电器的电流
额定频率：一般而言，其额定频率按照45~62HZ设计。
整定电流范围：整定电流的范围由本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成反比。
热继电器上h和a是什么意思
热继电器上H为手动复位，A为自动复位。H是手动复位（HAND）缩写，A是自动复位（AUTO）缩写，在自动复位位置时动作后隔一段时间自动复位。
当复位按钮指向“H”时为手动复位，若继电器脱扣，要再度启用继电器必须手动按下复位按钮。若要将手动复位模式切换成自动复位模式，只需将复位按钮按下，并逆时针旋转从“H”到“A”即可。
手动复位和自动复位切换，一般旋转90度就行。 热继电器动作后，双金属片经过一段时间冷却，按下手动复位按钮即可复位。
