【导读】功率继电器(power relay),是一种在输入量(或激励量)满足某些规定的条件时,能在一个或多个电器输出电路中产生跃变的一种器件。可用于中性点直接接地系统,作为零序电流保护的方向元件。
功率继电器的原理
功率继电器(power relay),是一种在输入量(或激励量)满足某些规定的条件时,能在一个或多个电器输出电路中产生跃变的一种器件。可用于中性点直接接地系统,作为零序电流保护的方向元件。
功率继电器的工作原理是当功率继电器线圈两端加上一定的电压或电流,线圈产生的磁通通过铁心、轭铁、衔铁、磁路工作气隙组成的磁路,在磁场的作用下,衔铁吸向铁心极面,从而推动触点常闭触点断开,常开触点闭合;当线圈两端电压或电流小于一定值时,机械反力大于电磁吸力时,衔铁回 到初始状态,常开触点断开,常闭触点接通。
![功率继电器的原理及作用详解 功率继电器的原理及作用详解](http://www.cntronics.com/editorfiles/20200323032802_3278.jpg)
功率继电器的接触原理
功率继电器是当输入(或激励)满足某些特定条件时可以在一个或多个电输出电路中进行转换的装置。它可用于中性点直接接地系统,作为零序电流保护的方向元件。
触点的动作过程可以分为两部分:触点闭合和触点断开,即继电器的拉入和释放过程,它们以一定的频率循环切换,形成触点断开和闭合现象。在触点闭合和打开期间,存在许多特殊的物理和化学现象,例如接触接触电阻,接触抖动和电弧放电。
触点闭合时的动作原理
当继电器的动触头和静触头相互接触时,发生接触回弹,即不受控制的间隙开合,此时发生的电弧和通电电流产生的焦耳热,大大影响了继电器的开闭能力。
联系人打开时的行动原则
当触点打开并且负载被切断时,产生耀眼的火花和电弧,并且电弧发生直到电弧电压降至最小电弧电压值以下,这对触点造成大的损坏。不同的接触材料和接触间隙尺寸直接影响电弧电子的辐射状态和发生的容易程度,因此它们是确定电弧的重要条件。

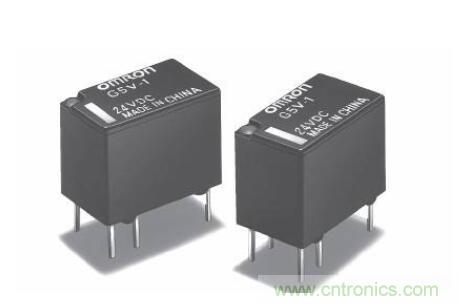

![功率继电器的原理及作用详解 功率继电器的原理及作用详解](http://www.cntronics.com/editorfiles/20200323032738_6424.jpg)
功率继电器的作用
功率继电器具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
