光栅传感器基本原理

光栅式传感器（optical graTIng transducer）指采用光栅叠栅条纹原理测量位移的传感器。光栅是在一块长条形的光学玻璃上密集等间距平行的刻线，刻线密度为 10～100线/毫米。由光栅形成的叠栅条纹具有光学放大作用和误差平均效应，因而能提高测量精度。传感器由标尺光栅、指示光栅、光路系统和测量系统四部分组成。标尺光栅相对于指示光栅移动时，便形成大致按正弦规律分布的明暗相间的叠栅条纹。





这些条纹以光栅的相对运动速度移动，并直接照射到光电元件上，在它们的输出端得到一串电脉冲，通过放大、整形、辨向和计数系统产生数字信号输出，直接显示被测的位移量。传感器的光路形式有两种：一种是透射式光栅，它的栅线刻在透明材料（如工业用白玻璃、光学玻璃等）上；另一种是反射式光栅，它的栅线刻在具有强反射的金属（不锈钢）或玻璃镀金属膜（铝膜）上。这种传感器的优点是量程大和精度高。光栅式传感器应用在程控、数控机床和三坐标测量机构中，可测量静、动态的直线位移和整圆角位移。在机械振动测量、变形测量等领域也有应用。



光栅传感器应用场合

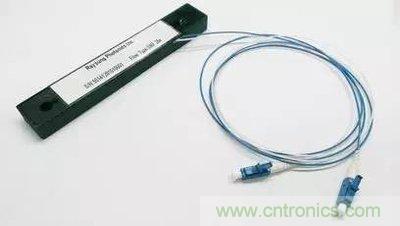

光纤光栅传感器还在其他领域得到了应用，并且许多方面的性能都比传统的机电类传感器更稳定、更可靠、更准确。光纤光栅传感器可以用于应力、应变或温度等物理量的传感测量，具有较高的灵敏度和测量范围。在光纤若干个部位写入不同栅距的光纤光栅，就可以同时测定若干部位相应物理量及其变化，实现准分布式光纤传感。总之，光纤光栅传感器的应用是一个方兴未艾的领域，有着非常广阔的发展前景。



光栅传感器通常作为测量元件应用于机床定位、长度和角度的计量仪器中，并用于测量速度、加速度、振动等。



如图所示为光栅式万能测长仪的工作原理图。主光栅采用透射式黑白振幅光栅，光栅栅距W＝0.01μm，指示光栅采用四裂相光栅，照明光源采用红外发光二极管TIL-23，其发光光谱为930nm～l000nm，接收用LS600光电三极管，两光栅之间的间隙为0.02nm～0.035mm，由于主光栅和指示光栅之间的透光和遮光效应，形成莫尔条纹，当两块光栅相对移动时，便可接收到周期性变化的光通量。利用四裂相指示光栅依次获得sin、cos、-sin和-cos四路原始信号，以满足辨向和消除共模电压的需要。

图 光栅式万能测长仪的工作原理图



由光栅传感器获得的四路原始信号，经差分放大器放大、移相电路分相、整形电路整形、倍频电路细分、辨向电路辨向进入可逆计数器计数，由显示器显示读出。这是光栅式万能测长仪从光栅传感器输出信号后读出的整个逻辑，每步逻辑由相应的电路来完成，通常采用大规模集成电路来实现以上功能。



随着微机技术的不断发展，目前人们已研制出带微机的光栅数显装置。采用微机后，可使硬件数量大大减少，功能越来越强。



顾名思义，光电式传感器就是将光信号转化成电信号的一种器件，简称光电器件。要将光信号转化成电信号，必须经过两个步骤：一是先将非电量的变化转化成光量的变化；二是通过光电器件的作用，将光量的变化转化成电量的变化。这样就实现了将非电量的变化转化成电量的变化。由于光电器件的物理基础是光电效应，光电器件是有响应速度快、可靠性较高、精度高、非接触式、结构简单等特点，因此光电式传感器在现代测量与控制系统中，应用非常广泛。
