【导读】陶瓷电容器 （ceramic capacitor；ceramic condenser ） 就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。它的外形以片式居多，也有管形、圆形等形状。
什么是陶瓷电容器？

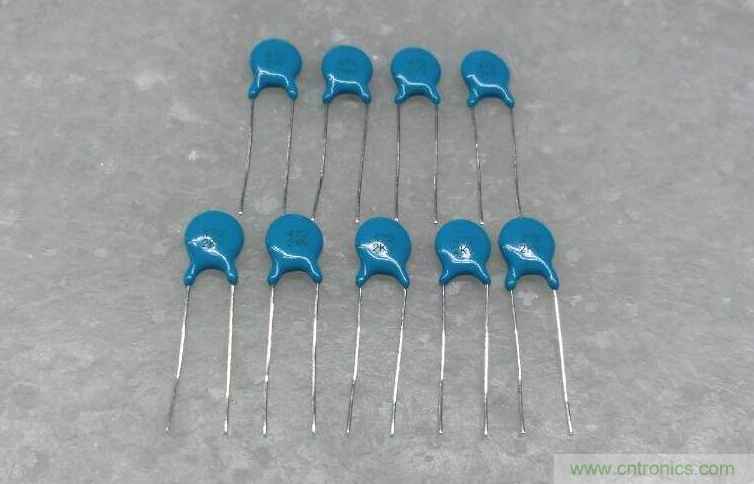

陶瓷电容器 （ceramic capacitor；ceramic condenser ） 就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。它的外形以片式居多，也有管形、圆形等形状。
陶瓷电容器是以陶瓷材料为介质的电容器的总称。其品种繁多，（CG电容器、Y电容、高压陶瓷电容、交流陶瓷安规电容）外形尺寸相差甚大。按使用电压可分为高压，中压和低压陶瓷电容器。按温度系数，介电常数不同可分为负温度系数、正温度系数、零温度系数、高介电常数、低介电常数等。此外，还有I型、II型、III型的分类方法。一般陶瓷电容器和其他电容器相比，具有使用温度较高，比容量大，耐潮湿性好，介质损耗较小，电容温度系数可在大范围内选择等优点。广泛用于电子电路中，用量十分可观。
这几种是：Y5V，X5R，X7R，NPO（COG）
那么这些材质代表什么意思呢？第一位表示低温，第二位表示高温，第三位表示偏差
Y5V表示工作在-30~+85度，整个温度范围内偏差-82%~+22%
X5R表示工作在-55~+85度，整个温度范围内偏差正负15%
X7R表示工作在-55~+125度，整个温度范围内偏差正负15%
NPO（COG）是温度特性最稳定的电容器，电容温漂很小（什么是温漂？你上网查查），整个温度范围容量很稳定，温度也是-55~125度，适用于振荡器，超高频滤波去耦，但容量一般做不大，几千个pF吧。
陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。具有小的正电容温度系数的电容器，用于高稳定振荡电路中，作为回路电容器。低频瓷介电容器用在对稳定性和损耗要求不高的 场合或工作频率较低的回路中起旁路或隔直流作用，它易被脉冲电压击穿，故不能使用在脉冲电路中。高频瓷介电容器适用于高频电路。
陶瓷电容器的温度特性
应用陶瓷电容器首先要注意的就是其温度特性；
不同材料的陶瓷介质，其温度特性有极大的差异。
第一类陶瓷介质电容器的温度性质

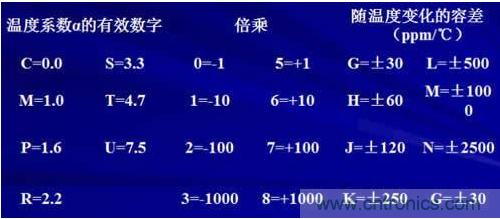

根据美国标准EIA-198-D，在用字母或数字表示陶瓷电容器的温度性质有三部分：第一部分为（例如字母C）温度系数α的有效数字；第二位部分有效数字的倍乘（如0即为100）；第三部分为随温度变化的容差（以ppm/℃表示）。这三部分的字母与数字所表达的意义如表。
例如，C0G（有时也称为NP0）表示为：第一位字母C为温度系数的有效数字为0，第二位数字0为有效温度系数的倍乘为100=1，第三位字母G为随温度变化的容差为±30ppm/℃，即0±30ppm/℃；C0H分别表示为：第一位字母C为温度系数的有效数字为0，第二位数字0为有效温度系数的倍乘为100=1，第三位字母H为随温度变化的容差为±60ppm/℃，即0±60ppm/℃；S2H则分别表示为：第一位字母S为温度系数的有效数字为3.3，第二位数字2为有效温度系数的倍乘为102=100，第三位字母H为随温度变化的容差为±60ppm/℃，即－330±60ppm/℃
第一类陶瓷电容器的电容量几乎不随温度变化，下面以C0G介质为例。C0G介质的变化量仅0±30ppm/℃，实际上C0G的电容量随温度变化小于0±30ppm/℃，大约为0±30ppm/℃的一半。
第二类陶瓷介质电容器的温度性质

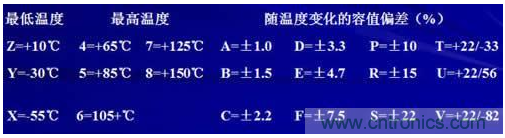

根据美国标准EIA-198-D，在用字母或数字表示陶瓷电容器的温度性质有三部分：第一部分为（例如字母X）最低工作温度；第二位部分有效数字为最高工作温度；第三部分为随温度变化的容差（以ppm/℃表示）。这三部分的字母与数字所表达的意义如表 。
常见的Ⅱ类陶瓷电容器有： X7R、 X5R 、 Y5V、Z5U
其中：X7R表示为：第一位X为最低工作温度-55℃，第二位的数字7位最高工作温度+125℃，第三位字母R为随温度变化的容值偏差±15%；
X5R表示为：第一位X为最低工作温度-55℃，第二位的数字5位最高工作温度+85℃，第三位字母R为随温度变化的容值偏差±15%；
Y5V表示为：第一位Y为最低工作温度-30℃，第二位的数字5位最高工作温度+85℃，第三位字母V为随温度变化的容值偏差+22%，-82%±15%。
Z5U表示为：第一位Z为最低工作温度+10℃，第二位的数字5位最高工作温度+85℃，第三位字母U为随温度变化的容值偏差+22%，-56%。
