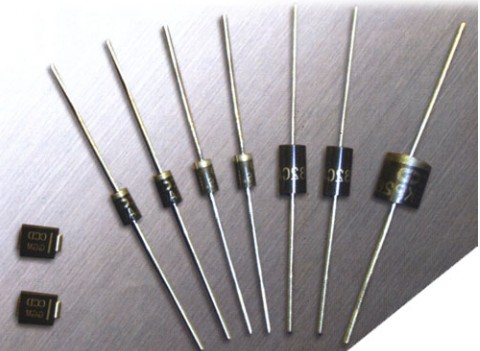

瞬态抑制二极管

瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极 管形式的高效能保护器件。当TVS 二极管的两极受到反向瞬态高能量冲击时，它 能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的 浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元 器件，免受各种浪涌脉冲的损坏。

    瞬态二极管具有响应时间快、瞬态功率大、漏电流
低、击穿电压偏差 、箝位电压较易控制、无损坏极限、体积小等优点。
目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流
器、家用电器、仪器仪表 （电度表）、RS232/422/423/485、I/O、LAN、ISDN、
ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、
RF 耦合/IC 驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速
器、工控回路、继电器、接触器噪音的抑制等各个领域。

瞬态二极管三大特点

  1、将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的
脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms；而
一般的TTL 器件，遇到超过30ms 的10V脉冲时，便会导至损坏。利用TVS 二极
管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰
（Crosstalk）。
3、将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必
要的噪音影响。‍

瞬态抑制二极管主要的型号

  瞬态抑制二极管主要的型号有；XESD12VT23-3，IC网络超市自主品牌。性价比很强。
‍
XESD12VT23-3是抑制瞬变电压双向阵列,旨在保护的组分,被连接到数据和传输线路, 防静电放电(简称ESD)、电气快瞬变(EFT),和闪电。所有销子分为能够承受20kv采用IEC 61000-4-2防静电脉冲接触排放的方法。
特点；
1、 500瓦峰脉冲电源的60% 8/20μs),
2、 低夹紧电压
3、 保护一个双向或两个单向线
4、 工作电压伏,8V:3V,,12伏,15伏特
5、 ESD保护> 40千伏下
6、 符合；
61000-4-2(简称ESD):Air-15kV Contact-8kV,
40A-5/50ns 61000-4-4(EFT):
61000-4-5(浪涌):24A 8/20⎧s
